大家在選擇浪涌保護器的時候是不是有很多疑問？浪涌保護器選型的標準依據是什么？參數大小、規格型號怎么選？一級二級三級浪涌保護器用多大的？

安迅防雷從以下內容，給大家介紹一些常用的浪涌保護器選型知識。

前言：浪涌保護器選型需滿足防雷標準驗收要求及產品實際防護需求！

選型依據標準：
GB50057-2010《建筑物防雷設計規范》
GB50343-2012《建筑物電子信息系統防雷技術規范》
IEC61312《雷電電磁脈沖的防護》
GB/T 18802.11-2020《低壓電涌保護器(SPD) 第11部分：低壓電源系統的電涌保護器 性能要求和試驗方法》
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

廣東安迅防雷科技股份有限公司版權所有，轉載需授權

浪涌保護器選型目錄：

一、浪涌保護器一級二級三級、B級C級D級、T1級T2級的含義；
二、浪涌保護器最大持續工作電壓Uc的選擇；
三、浪涌保護器通流容量大小（Iimp、In、Imax）的選擇；
四、后備保護熔斷器開關及安裝接線線徑大小的選擇；
五、SCB浪涌專用后備保護器介紹；
六、保護模式（2P,23P,4P,3+NPE,1+NPE）的選擇以及接線圖參考；
七、保護水平Up的選擇；
八、遠程遙信報警接口（干接點）說明；
九、通用復合型浪涌保護器資料；

一、浪涌保護器一級二級三級、BCD級、T1級T2級的含義

1、一級電源防雷器，按國標都是指的是T1試驗的浪涌保護器（AM-10/350、AM-L/N-BD系列屬于一級浪涌保護器）
2、二級電源防雷器，按國標指的是T2試驗≥40kA的浪涌保護器（AM40、AM60、AM80系列屬于二級浪涌保護器）
3、三級電源防雷器，一般指的是20kA的浪涌保護器（AM20系列屬于三級電源防雷器）
4、B級浪涌保護器，包含T1試驗的浪涌保護器及T2試驗60kA及以上通流量的浪涌保護器
  （AM-10/350、AM60、AM80、  AM100、AM120、AM160系列都屬于B級浪涌保護器）
5、C級浪涌保護器，指的是T2試驗最大通流量40kA的浪涌保護器（AM40系列）
6、D級浪涌保護器，指的是T2試驗最大通流量20kA的浪涌保護器（AM20系列）
7、T1級指的是T1試驗等級，測試波形為10/350μs，主要參數用沖擊電流Iimp標識.
     T2級指的是T2試驗等級，測試波形為8/20μs，參數用最大放電電流Imax和標稱放電電流In標識。

二、浪涌保護器最大持續工作電壓Uc的選擇

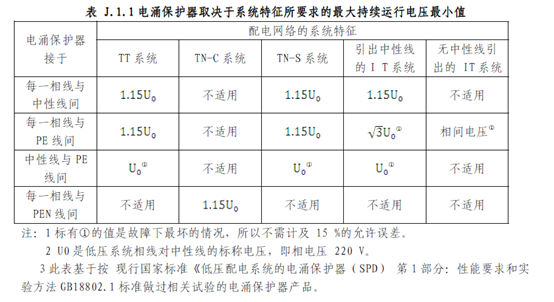

下圖為GB50057標準內的說明：電涌保護器的最大持續運行電壓不應小于表J.1.1 所規定的最小值；在電涌保護器安裝處的供電電壓偏差超過所規定的10%以及諧波使電壓幅值加大的情況下，應根據具體情況對限壓型電涌保護器提高表J.1.1 所規定的最大持續運行電壓最小值。

注意浪涌保護器的最大持續工作電壓Uc，是按相電壓來計算的，這也是為什么很多一級浪涌保護器的Uc值為255V~320V，卻可以用于三相380V系統。同理，Uc385V的浪涌保護器也可以用于三相400V、420V、440V系統。

安迅防雷提供交流系統多種最大持續工作電壓浪涌保護器供選擇，比如最大持續工作電壓：150VAC、275VAC、385VAC、420VAC、460VAC、510VAC、750VAC、800VAC、1000VAC、1500VAC等等。

在國內常規的單相220/230V三相380/400V系統中建議選擇Uc275V~385V的產品。其他一些特殊應用場景比如480VAC，690VAC等系統需要配置其他電壓產品。

---

三、浪涌保護器通流容量大小（Iimp、In、Imax）的選擇

1、通流量參數定義：

沖擊電流Iimp：測試波形為10/350μs，為T1類測試，一級浪涌保護器必須具備此參數，測試值通常為：12.5kA、15kA、25kA、50kA；

標稱放電電流In：測試波形為8/20μs，為T2類測試，測試值通常為：10kA、20kA、30kA、40kA、50kA、60kA等；

最大放電電流Imax：測試波形為8/20μs，為T2類測試，測試值通常為In的兩倍，比如20kA、40kA、60kA、80kA、100kA、120kA等

2、多級浪涌設計大小選型配置

配電系統防雷按標準要求應采用分級配置，第一級保護應能承受絕大部分雷電流，第二級配置泄放殘余的雷電流，限制設備端的殘余電壓，同時與第一級保護配合。

浪涌保護器一般為并聯式安裝，不受系統的功率影響，可參考下列一二三級浪涌保護器型號規格參數圖。

①、建筑物總配電柜電源第一級防護：
GB50057-2010建筑物防雷設計規范要求：在電源引入的總配電箱處應裝設Ⅰ級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于 2.5 kV。每一保護模式的沖擊電流值Iimp，當無法確定時，沖擊電流應取≥ 12.5 kA。
GB50343-2012建筑物電子信息系統防雷技術規范中要求，最高級別建筑物的一級浪涌保護器，其沖擊電流Iimp應≥20kA，安迅推薦25kA的產品，滿足所有要求。

推薦型號：AM-10/350
主要參數：
品牌：安迅ANSUN
最大持續工作電壓：385V AC
沖擊電流Iimp:25kA (10/350μs)
標稱放電電流In:25kA (8/20μs)
保護水平：≤1.5kV
保護模式：4P、3P+N、3P、2P、1P+N可選
響應時間：≤25ns
推薦接線線徑：L/N （10mm2）； PE（16mm2）
推薦后備保護熔斷器額定電流值：：100~125A
詳細參數點擊查看：http://www.tianhengkj.cn/products/472.html

②室外設備總配電柜一級浪涌選型
室外設備總柜按防雷分區應選擇一級浪涌保護器，但因無法設計多級浪涌保護，內部浪涌保護器殘壓會全部加載到設備上，如果選擇常規的一級浪涌保護器Up≤2.5kV或2.0kV的產品，Up高于設備耐壓Uw值可能造成設備損壞（關于Up和Uw的關系可以查看本文第七條）。
所以安迅防雷推薦選用保護水平Up≤1.2kV的一級浪涌保護器，滿足防雷標準的情況下，低殘壓設計能更好的保護設備。

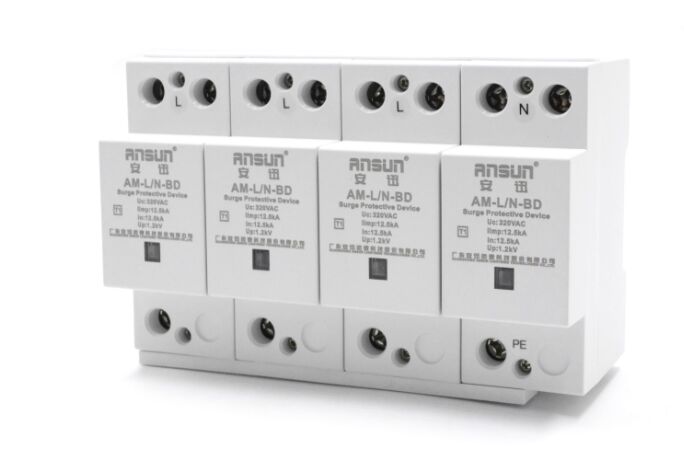

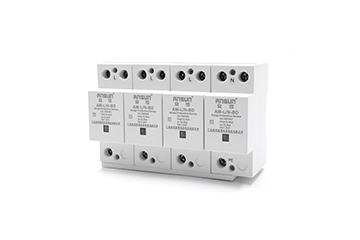

推薦型號：AM-L/N-BD
主要參數：
品牌：安迅ANSUN

最大持續工作電壓Uc：320VAC

沖擊電流 limp(10/350μs)：12.5kA

標稱放電電流In(8/20μs)：12.5kA

保護水平Up:1.2kV

組合方式：4P、3P、3+NPE、2P、1P+N

響應時間：≤25ns
推薦接線線徑：L/N （10mm2）； PE（16mm2）
推薦后備保護熔斷器額定電流值：：100~125A
詳細參數點擊查看：http://www.tianhengkj.cn/products/657.html

③、電源第二級防護：


第二級浪涌保護器選用T2試驗(8/20μs測試波形)參數的產品。
我們建議配電柜主開關100A以下選AM40系列浪涌保護器（Uc:385V、In:20kA、Imax:40kA、Up:1.8kV、4P）
100A及以上選AM80系列浪涌保護器（Uc:385V、In:40kA、Imax:80kA、Up:2.1kV、4P）

二級浪涌推薦型號：AM40A
品牌：安迅ANSUN

主要參數：
最大持續工作電壓Uc：385V AC
標稱放電電流In：20kA（8/20μs）
最大通流容量Imax：40kA（8/20μs）
保護水平Up：1.7kV(In)
保護模式：L1/L2/L3，N-PE
響應時間：≤25ns
外形尺寸：95×72×65mm
推薦接線線徑：L/N≥2.5mm²； PE≥6mm²
推薦后備保護開關額定電流值：32~60A
更多二級浪涌保護器點擊連接進入：http://www.tianhengkj.cn/jiaoliudianyuanfangleiqi/



④、電源第三級防護：

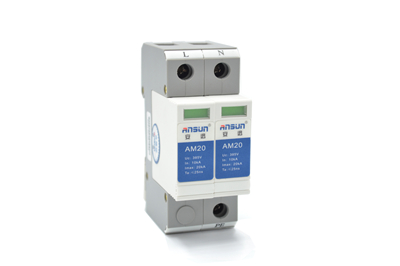

第三級一般為單相電源浪涌保護器，第三級選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）20kA,標稱通流容量（In），最大持續工作電壓275VAC,保護水平Up:1.2kV。

第三級防雷單相供電系統推薦型號：AM20C275
品牌：安迅ANSUN

主要參數：
最大持續工作電壓Uc：275V AC
標稱放電電流In：10kA（8/20μs）
最大通流容量Imax：20kA（8/20μs）
保護水平Up:1.2kV
保護模式：L，N-PE
響應時間：≤25ns
外形尺寸：95×36×65mm
接線線徑：L/N≥2.5mm²； PE≥6mm²
推薦后備保護開關額定電流值：16A空開

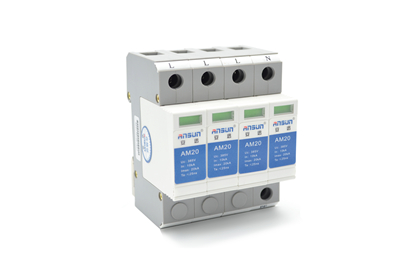

第三級防雷三相供電系統推薦型號：AM20A
品牌：安迅ANSUN

主要參數：
最大持續工作電壓：385V AC
標稱放電電流：10kA（8/20μs）
最大通流容量：20kA（8/20μs）
保護水平:1.5kV
保護模式：L1，L2，L3，N-PE
響應時間：≤25ns
外形尺寸：95×72×65mm
接線線徑：L/N≥2.5mm²； PE≥6mm²
推薦后備保護開關額定電流值：16A空開

⑤、電源第四級防護：
第四級電源防雷防護一般選用電源防雷插座，對設備起到精細保護：可參考選型：http://www.tianhengkj.cn/dianyuanfangleichazuo/

---

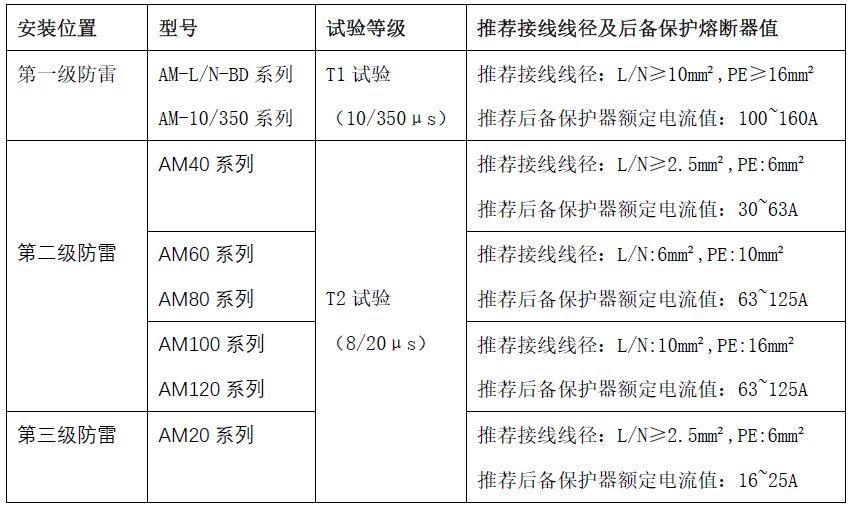

四、后備保護開關熔斷器額定電流值及安裝接線線徑大小的選擇

 注：浪涌保護器后備保護開關F2需不大于線路主開關F1額定電流值（F1及F2位置示意圖可參考第六項接線圖）。

---

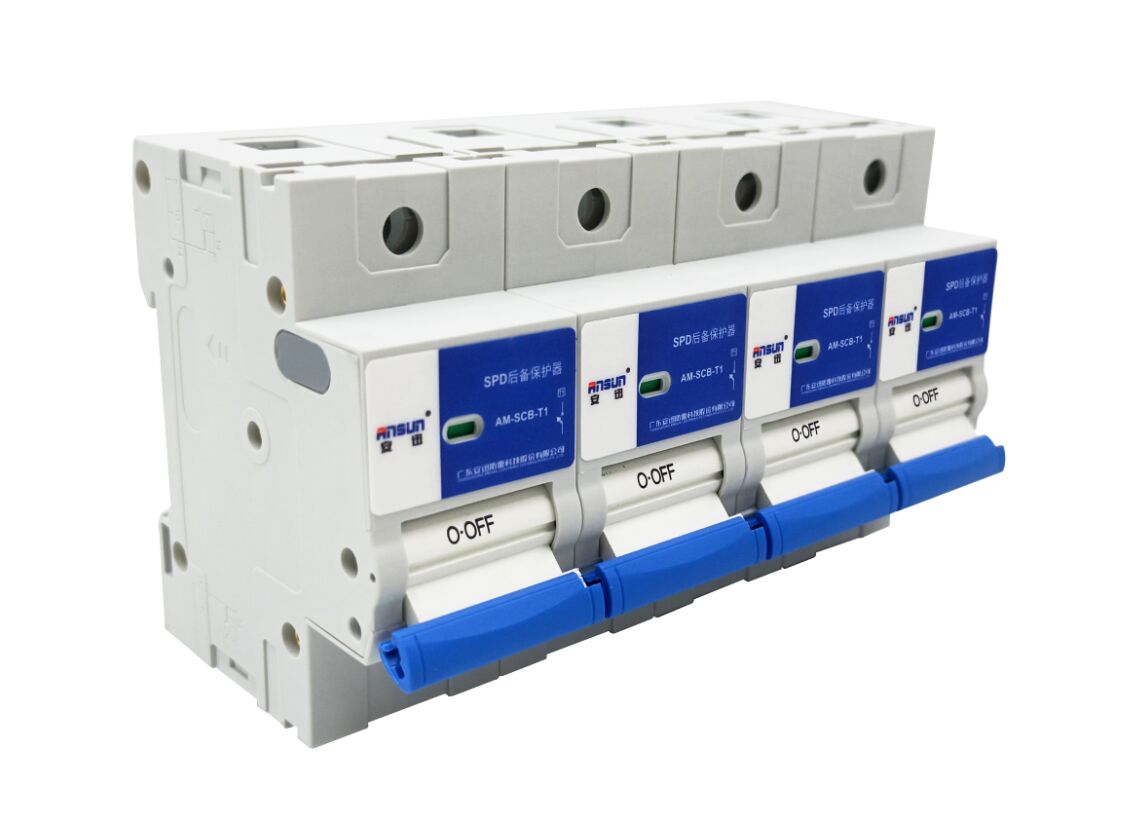

五、SCB浪涌專用后備保護器介紹

適用范圍：

該產品和浪涌保護器配套使用,串聯于浪涌保護器前端線路,作為浪涌保護器后備保護開關。

當浪涌保護器故障時，將浪涌保護器從電網脫離開，防止浪涌保護器故障造成供電系統故障。



性能特點：

①能夠耐受與SPD相對應的limp或lmax而不斷開，協助浪涌保護器正常工作。

②可切斷幅值最高達100KA的 高短路電流，保護SPD免受TOV損壞。

③可在極短的時間內切斷3A以上的低短電流，阻止SPD起火。

④殘壓低，相應的SPD整體保護水平Up更低，設備可以得到更好的保護。



更詳細資料參考：http://www.tianhengkj.cn/SCB/


---

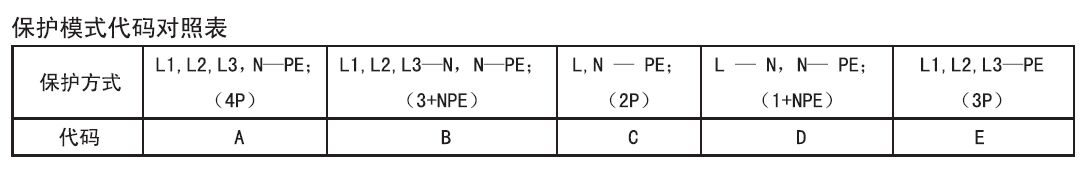

六、浪涌保護器保護模式（2P,  3P, 4P, 3+NPE, 1+NPE）的選擇以及接線圖參考。



A代表浪涌保護器由四個壓敏電阻模塊組成，適用于TN-S系統，代表型號AM40A、AM80A等；
B代表浪涌保護器由三個壓敏電阻模塊及一個放電間隙模塊構成，三個壓敏電阻模塊并在相線與中性線之間，放點間隙模塊并在中性線與地線之間，適用于TT系統，代表型號AM40B、AM80B等；
C代表浪涌保護器由二個壓敏電阻模塊構成，適用于單相TN供電系統，代表型號AM40C、AM80C等；
D代表浪涌保護器由一個壓敏電阻模塊及一個放點間隙模塊構成，適用于單相TT供電系統，代表型號AM40D、AM80D等；
E代表浪涌保護器由三個壓敏電阻模塊構成，三個壓敏電阻并在相線與地線之間，適用于IT系統及TN-C系統，代表型號AM40E、AM80E等；

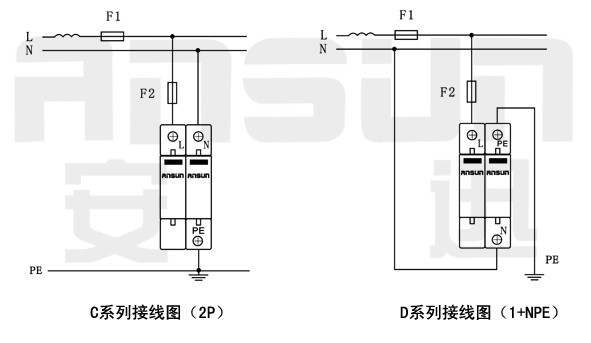

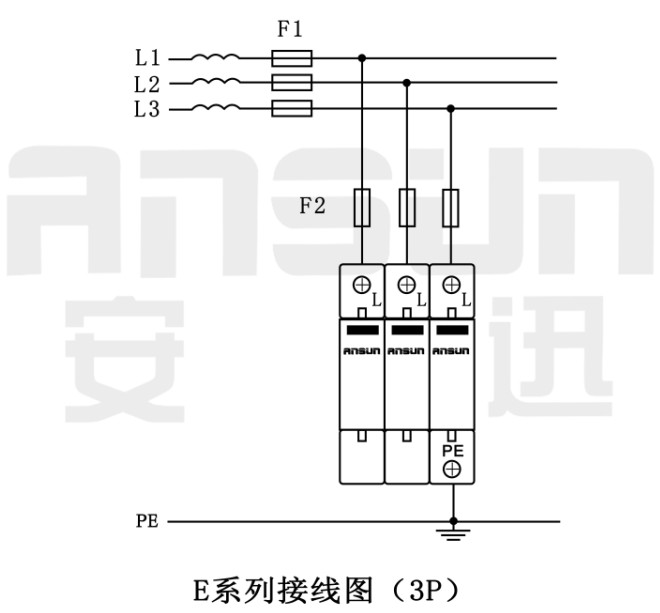

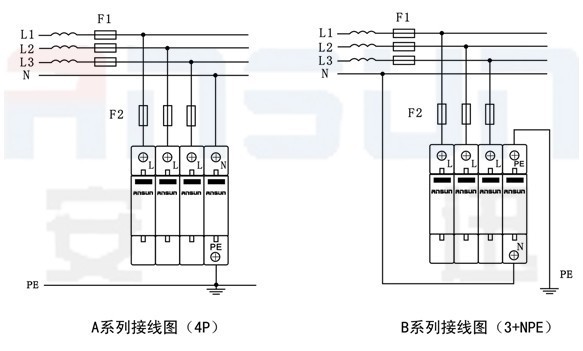

接線方式參考（以AM40結構為例）：


Up值的大小和浪涌保護器的殘壓值相近（但是Up不是殘壓），當浪涌保護器動作后，還會有一部分殘余電壓會加載到設備端。

所以一般要求浪涌保護器的電壓保護水平Up，小于設備耐沖擊電壓值Uw，考慮到還有接線造成的殘壓提升，建議浪涌保護器的Up≤Uw*0.8。

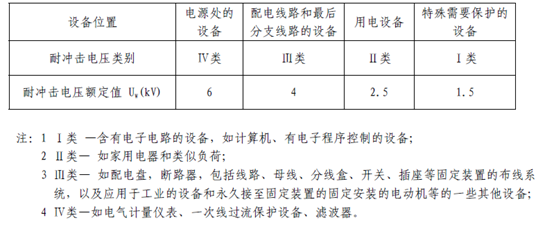

根據IEC60364-4和GB50057-2010，建筑物內 220/380V配電系統中設備絕緣耐沖擊電壓額定值分為4類:

防雷標準對浪涌保護器Up的要求一般為：

①總進線柜一級浪涌保護器Up≤2.5kV

②后級配電柜二級防雷器Up未做強制要求，一般選1.7kV或者2.1kV

③機房等環境末級防雷Up≤1.2kV

在同等情況下，Up值越低越好

---

八、遙信報警接口（干接點）說明

需要遠程監控浪涌保護器劣化狀態時，可選帶報警的產品。

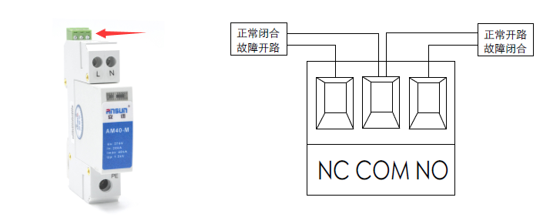

帶報警指的是浪涌保護器可以配一個遙信報警端子（干接點），可選擇開路告警端口或短路告警端口，當浪涌保護器出現損壞，可以輸出常開或常閉的開關量信號，如下圖所示：

---

九、通用型浪涌保護器（一二三級均可使用同一型號）；

為方便客戶選型及更好的保護設備，安迅防雷推出B+D型復合型浪涌保護器，通流容量大，殘壓水平低，一二三級均可安裝同一型號，滿足國標防雷驗收及設備保護要求。

輕松選型，驗收無憂，防護效果更優秀！

在選擇時根據配電制式選擇合適的組合模式即可：

型號：

AM-L/N-BD 4P（適合TN-S供電系統）

AM-L/N-BD 3P+N (適合TT供電系統)

AM-L/N-BD 3P (適合TN-C及IT系統)

AM-L/N-BD 2P（TN單相供電系統）

AM-L/N-BD 1P+N（TT單相供電系統）



詳情可以點擊查看：http://www.tianhengkj.cn/products/657.html
