前言：紅外對射預警系統防雷主要是針對前端紅外對射探測器及后端主機的防雷保護，前端探測器一般都是安裝在室外圍墻，很容易遭受了感應類侵入造成探頭損壞。
現代智能建筑系統中紅外對射預警系統是必不可少的，隨之系統的防雷問題也凸顯出來，在以往的例子中對射系統被感應雷侵害的現象也是屢見不鮮，本文從防雷標準及大部分實際情況來分析紅外對射的防雷器配置方案。

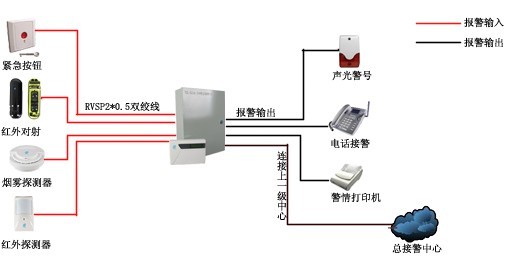

紅外對射預警系統圖參考下圖：所以紅外對射系統的防雷主要是針對前端探頭和后端主機的防雷保護。
一、設計依據
根據 GB 50343-2004《建筑物電子信息系統防雷技術規范》第五章：防雷設計；GB 50057-94（2000版）《建筑物防雷設計規范》第六章：防雷擊電磁脈沖；第四節，第6.4.1至6.4.12條LPZ1區對電涌保護器（SPD）的要求及YD/T 5098-2001
《通信局（站）雷電過電壓保護工程設計規范》第五部分： SPD 的選擇；第5.3條：信號線用SPD；第5.5條：計算機、控制終端、監控系統的網絡數據線用SPD的要求，參照 IEC 61643-3
《低壓系統的電涌保護器》 第3部分《在電信系統中SPD的應用》和IEC 61644-1 1997《通信系統用SPD》標準要求，對于通信線路的防護，需對設備進線纜線使用8/20μs波形、通流容量3KA的信號電涌保護器將數千伏的線路感應雷擊過電壓限制到設備允許值。
二、防雷實施方案
1、前端探測器防雷器配置方案，

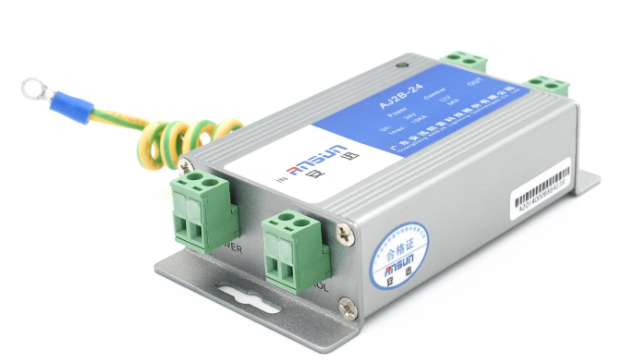

在探測器的電源線和信號線上安裝24V電源+RS485信號組合型二合一防雷器，型號AJ2B-24,防止浪涌電壓經電源線和信號線侵入紅外報警探測器。
防雷器數量根據探測器數量來定，每個探測器配一個。
產品連接：http://www.tianhengkj.cn/products/503.html
2、紅外對射報警系統后端主機防雷器配置方案：
探測器的信號線路一般都是通過RS485線路引入機房，按國標要求從室外引入室內的信號線路需安裝D1類高能量電涌保護器，回主機的RS485線路在接入主機前需安裝D1類RS485通訊防雷器，型號：AS24Y-D1，485總線引入機房數量不會很多，按實際需求配置即可。
D1類浪涌保護器連接：http://www.tianhengkj.cn/products/641.html
紅外對射系統的防雷器配置方案如有疑問歡迎咨詢安迅防雷www.tianhengkj.cn
