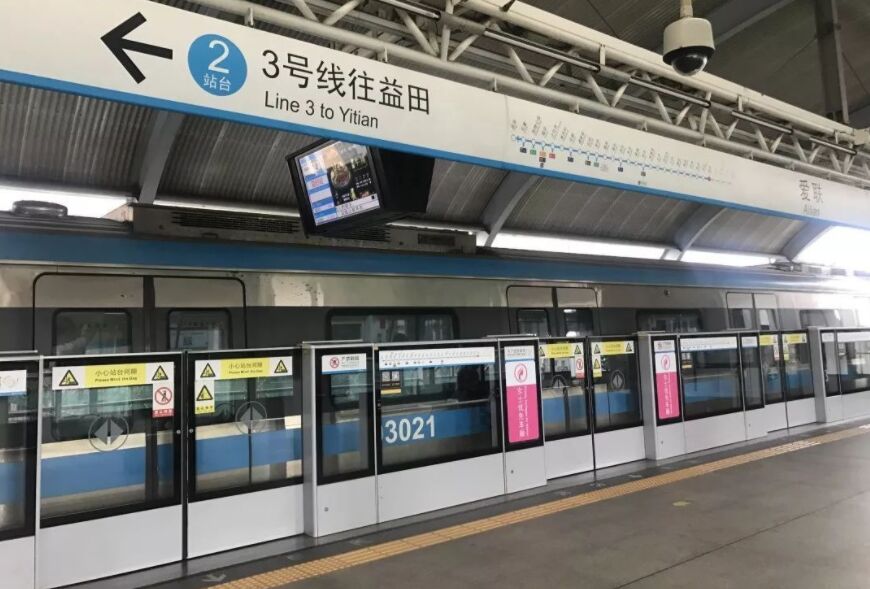

軌道交通系統防雷應考慮涉及到停車場、車站、區間地面或露天部分的所有設備或線纜的防雷，尤其應考慮無線通信系統等系統的防雷，所有室內外防雷設備均應滿足現場安裝條件，同時室內設備應與相關系統的機柜相匹配。


一、概述

軌道交通地鐵通信設備雷電電磁脈沖安全防護應注意設備所處空間雷電電磁環境的整治、設備和線路在空間的合理布置。按設備所處地區的雷電活動和安裝環境進行分區分級防護，并根據多重保護、分級泄放、規范接地的原則實施系統綜合防護。

防雷設備應采用知名品牌，各系統內防雷器件須選用同一品牌產品。

防雷設備須遵循國際及國內相關標準規范要求。



二、技術標準及規范

軌道交通工程系統防雷設備須遵循的以下國內及國際技術標準及規范。

  設備防雷技術標準及規范

序號	標準號	標準名稱
1	GB50057-2010	建筑物防雷設計規范
2	GB50343-2012	建筑物電子信息系統防雷技術規范
3	YD 5098-2005	通信局（站）防雷與接地工程設計規范
4	YD/T 944-2007	通信電源設備的防雷技術要求和測試方法
5	GA 173-2002	計算機信息系統防雷保安器
6	TB/T 3074-2017	鐵路信號設備雷電電磁脈沖防護技術條件
7	TB/T 2311-2017	鐵路通信、信號、電力電子系統防雷設備
8	IEC 1312	雷電電磁脈沖的防護


三、安迅防雷軌道交通行業業績

長沙地鐵2號線項目
深圳地鐵三期工程11號線綜合安防系統
廣州市軌道交通十四號線一期及知識城支線、二十一號線專用通信無線子系統
天津地鐵1號線東延至國家會展中心項目
沈陽地鐵10號線工程
深圳市城市軌道交通20號線等

四、主要性能指標及技術參數

1、無線通信系統

包含專用通信無線通信系統、公安通信公安無線通信系統。

1.1專用通信無線通信系統
防雷要求：
型號：AR25N
對7/8同軸天饋線的雷電感應進行防護，機房側加裝高頻信號保護器HFP，避免通過天饋線向內部設備傳輸雷電流。
浪涌保護器(防雷器)特點
采用天饋線HFP高頻信號保護器；
用于車站出地面天線，隧道口室外天線，段場樓頂天線天饋系統；
頻率范圍0至2.5GHz。
技術指標：
通流容量：≥10kA(8/20μs)
插入損耗：≤0.5dB
駐波比：≤1.2
特性阻抗：50Ω
傳輸頻率：350M~2300MHz（根據發射頻率確定）
接口類型：N(F/M)
最大傳輸功率：1000W

1.2公安通信公安無線通信系統
防雷要求：
型號：AR25N
對7/8同軸天饋線的雷電感應進行防護，機房側、區間設備側加裝天饋線防雷器，避免通過天饋線向內部設備傳輸雷電流。
防雷器性能特點：
采用天饋線防雷器；
具有高通流能力；
用于車站出地面天線，隧道口室外天饋系統；
頻率范圍高至2.5GHz。
技術指標：
通流容量：≥10kA(8/20μs)
插入損耗：≤0.5dB
駐波比：≤1.2
特性阻抗：50Ω
傳輸頻率：≤2.5GHz

2、專用通信廣播系統
型號：AS110Y-D
用于段場大庫內廣播系統，功率放大器的出線加裝廣播系統防雷保護器防止感應過電壓的侵害。
防雷器性能特點：
采用信號傳輸線防雷器
串聯于信號傳輸與設備接口之間，避免信號線產生的雷電波對設備的危害
模塊化設計，集高能泄放、限流和箝位于一體
安全等級高，通流容量大，殘壓低
技術指標：
工作電壓U0：150V
標稱放電電流In：≥50kA(8/20μs)
動作電壓：Un＞1.2U0
插入損耗：≤0.5dB
電壓保護水平：電壓保護水平：＜900V（8 / 20μs，5KA）
接口類型：壓接型式
傳輸頻率：20HZ~20kHZ

3、專用通信時鐘系統
用于段場大庫內時鐘系統，供電電源線采用電涌保護器，避免時鐘遭受雷擊感應的危害。防雷保護器地線接至機房的接地端子排。
防雷器性能特點：
通流容量大
殘壓低（電壓保護水平），小于被保護設備耐壓水平
具有冗余保護功能（熱備份）
相應時間短，納秒級
具有劣化/老化指示
自身具有熱脫扣功能
配有失效告警遙信接點
模塊化結構，可帶電更換模塊
安裝于標準DIN導軌
數據信號線防雷器
串聯于信號傳輸與設備接口之間，避免信號線產生的雷電波對設備的危害，
模塊化設計，集高能泄放、限流和箝位于一體，安全等級高，通流容量大，殘壓低。
技術指標：

3.1時鐘系統的電源線防雷保護器
型號AM40C
最大持續運行電壓：Uc＝320～385V
標稱放電電流In：≥20kA(8/20μs)
最大放電電流Imax：≥40kA(8/20μs)
電壓保護水平Up（殘壓Ures）：在In情況下，＜1800V
工作頻率：50Hz
溫度范圍：－40℃～80℃
相對濕度：≤95％
外殼防護等級：IP20

3.2時鐘系統的信號傳輸線網絡防雷器
型號：AS05J
最大持續工作電壓Uc：6.2V（DC）
標稱放電電流In：≥7.5kA ( 8 / 20 μs )
電壓保護水平Up：≤30V
接口類型：RJ45
傳輸頻率/速率：100Mbit/s

4、專用通信視頻監視系統
防雷要求：
每個室外攝像機（前端）均應加裝數據線保護器、供電電源保護器各一套，地線就近連接至鋼構件上，保障本系統設備安全運行。
防雷器性能特點：
防雷器性能特點同本節5.3.3相關描述。
技術指標：

4.1 CCTV數據線防雷保護器
型號：AS05J
最大持續工作電壓Uc：6.2V（DC）
標稱放電電流In：≥7.5kA ( 8 / 20 μs )
電壓保護水平Up：≤30V
插入損耗：≤0.5dB
接口類型：RJ45
傳輸頻率/速率：100Mbit/s

4.2 CCTV的供電電源線防雷保護器
型號:AM40C
最大持續運行電壓：Uc＝320～385V
標稱放電電流In：≥20kA(8/20μs)
最大放電電流Imax：≥40kA(8/20μs)
電壓保護水平Up（殘壓Ures）：在In情況下，＜1800V
工作頻率：50Hz
溫度范圍：－40℃～80℃
相對濕度：≤95％
外殼防護等級：IP20

5、乘客信息系統
防雷要求：
乘客信息系統設備雷電電磁脈沖安全防護應注意設備所處空間雷電電磁環境的整治、設備和線路在空間的合理布置。按設備所處地區的雷電活動和安裝環境進行分區分級防護，并根據多重保護、分級泄放、規范接地的原則實施系統綜合防護。
乘客信息系統地面的收發天線需加入信號防雷器；電源設備應安裝電源防雷器或防浪涌設備并做好工作接地；軌旁設備箱需與區間接地扁鋼連接。
防雷器性能特點：
防雷器性能特點同本節5.3.3.2相關描述。
技術指標：

5.1無線接入點電源防雷保護器
型號：AM40D
最大持續運行電壓：Uc＝320～385V
標稱放電電流In : ≥20kA ( 8 / 20μs )
最大放電電流Imax : ≥40kA ( 8 / 20μs )
電壓保護水平Up：≤1800V（在In 情況下）
保護模式：1+1模式
安裝于標準DIN 導軌
模塊化結構，支持熱插拔

5.2天饋線避雷器技術指標
型號：AR60N
通流容量：≥ 10kA ( 8 / 20μs )
插入損耗：≤0.5dB
駐波比：≤1.3
傳輸頻率：0-5.8GHz
接口類型：N型

6、專用通信/公安通信電源
交流電源切換配電柜/交流配電柜
防雷要求：
根據不同設備要求配置防雷保護器，具體配置需求見設備技術要求及相關國家標準。
防雷器性能特點：
通流容量大
殘壓低（電壓保護水平），小于被保護設備耐壓水平
具有冗余保護功能（熱備份）
相應時間短，納秒級
具有劣化/老化指示
自身具有熱脫扣功能
配有失效告警遙信接點
模塊化結構，可帶電更換模塊
安裝于標準DIN導軌

6.1輸入側防雷保護器技術指標：
型號：AM60C
最大持續運行電壓：Uc＝320～385V
標稱放電電流In：≥30kA(8/20μs)
最大放電電流Imax：≥60kA(8/20μs)
電壓保護水平Up（殘壓Ures）：在In情況下，＜2000V
工作頻率：50Hz
溫度范圍：－40℃～80℃
相對濕度：≤95％
外殼防護等級：IP20

6.2輸出側電源防雷器技術指標：
型號：AM40C
最大持續運行電壓：Uc＝320～385V
標稱放電電流In：≥15kA(8/20μs)
最大放電電流Imax：≥30kA(8/20μs)
電壓保護水平Up（殘壓Ures）：在In情況下，＜1800V
工作頻率：50Hz
溫度范圍：－40℃～80℃
相對濕度：≤95％
外殼防護等級：IP20

7、地面配電箱
防雷要求：
根據不同設備要求配置防雷保護器，具體配置需求見國家有關標準及相關設備的產品說明。
防雷器性能特點：
通流容量大
殘壓低（電壓保護水平），小于被保護設備耐壓水平
具有冗余保護功能（熱備份）
相應時間短，納秒級
具有劣化/老化指示
自身具有熱脫扣功能
配有失效告警遙信接點
模塊化結構，可帶電更換模塊
安裝于標準DIN導軌
技術指標：
型號：AM40C
最大持續運行電壓：Uc＝320～385V
標稱放電電流In：≥20kA(8/20μs)
最大放電電流Imax：≥40kA(8/20μs)
電壓保護水平Up（殘壓Ures）：在In情況下，＜1800V
工作頻率：50Hz
溫度范圍：－40℃～80℃
相對濕度：≤95％
外殼防護等級：IP20
