雪亮工程監控系統防雷方案


一、  監控系統防雷概述

平安城市、雪亮工程視頻監控系統的防雷保護,主要是針對前端攝像機的保護,視頻監控系統的防雷保護就是對監控系統中各個組成部分設備的防雷。
目前監控項目基本都采用網絡攝像機,新建系統基本沒有模擬系統了,網絡監控傳輸部分大部分為光纖傳輸,
所以現階段監控系統防雷主要是針對前端網絡攝像機的防雷保護。

、 監控系統的組成及雷害分析

1、監控系統一般由以下三部分組成:

前端部分:主要由攝像機、鏡頭、云臺、解碼器、防護罩、支架等組成。

傳輸部分:使用同軸電纜、電線、多芯線、雙絞線、光纖等采取架空、地埋或沿墻敷設等方式傳輸視頻、音頻或控制信號等,主要設備有光端機、工業交換機、信號放大器等。

機房部分:主要由矩陣、DVR、NVR、監視器、控制設備、電視幕墻和控制臺等組成。

2、監控系統雷害成因:
 2.1直擊雷:雷電直接擊在露天的攝像機上因電效應、熱效應和機械力效應等造成攝像機損壞;雷電直接擊在傳輸線纜上造成線纜絕緣損壞或熔斷。
      目前監控系統直擊雷防護主要是在立桿上直接立一根0.5米左右的避雷短針。

 2.2感應雷:當發生雷擊時,感應雷浪涌會通過攝像機電源線、網線侵入攝像機造成損壞,實際證明,感應雷造成的攝像機損壞數量及概率遠遠高于直擊雷侵害,感應雷防護主要是通過配置防雷器,線路屏蔽等措施來進行防護。

三、監控系統防雷設計方案

1、設計依據
IEC61024《建筑物防雷》
IEC61312《雷電電磁脈沖的防護》
JGJ/T16-92《民用建筑電氣設計規范
GB50343-2004《建筑物電子信息系統防雷技術規范》
GB50057-94《建筑物防雷設計規范》
GB50174-93《電子計算機機房設計規范》
GB50200-94《有線電視系統工程技術規范》
GB50198-94《民用閉路監視電視系統工程技術規范》
GB/T50311-2000《建筑與建筑群綜合布線系統工程設計規范》

2、防雷設計方案
前端攝像機有室外和室內安裝兩種情況,安裝在室內的設備一般不會遭受直擊雷擊,但需考慮防止雷電過電壓對設備的侵害,而室外的設備則同時需考慮防止直擊雷擊。

室外攝像頭應置于接閃器(避雷針或其它接閃導體)有效保護范圍之內。當攝像機獨立架設時,避雷針最好距攝像機3-4米的距離。
為防止雷電波沿線路侵入前端設備,應在攝像機前的每條線路上加裝合適的防雷器,如在電源線、網線進入攝像機前安裝網絡二合一防雷器
室外的前端設備應有良好的接地,接地電阻小于4Ω,高土壤電阻率地區可放寬至小于10Ω。

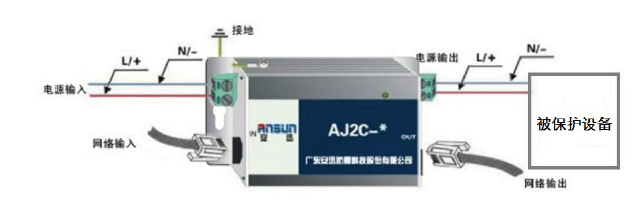

1、攝像機專用網絡二合一防雷器是電源防雷器和網絡防雷器集成式浪涌保護器,廣泛用于監控系統前端網絡攝像機的防雷保護,安裝方式如下:

注:這種電源+網絡二合一防雷器有三種電壓12V 24V 220V,三種電壓的選擇是根據現場防雷器實際安裝位置的電源線路電壓來確定的,一般集中供電用12V或24V的,就地取電的大部分用的220V的現在道路監控一般立桿上有防水箱,如果是220V的電源線進防水箱,再通過變壓器給攝像機供電的話,這種情況用220V的多~
推薦型號:AJ2C-12 、AJ2C-24 、AJ2C-220
產品連接:http://www.tianhengkj.cn/erheyifangleiqi/


2、POE防雷器:

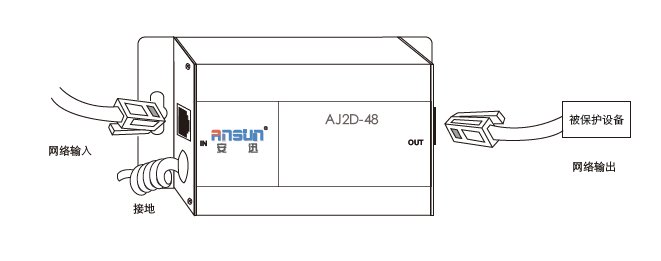

當系統采用POE以太網供電方式時,不能使用上面的電源網絡二合一防雷器,要采用攝像機POE專用防雷器,型號:AJ2D-48,
該產品為POE以太網供電專用防雷產品,產品鏈接:AJ2D-48 http://www.tianhengkj.cn/products/496.html
接線圖如下:
