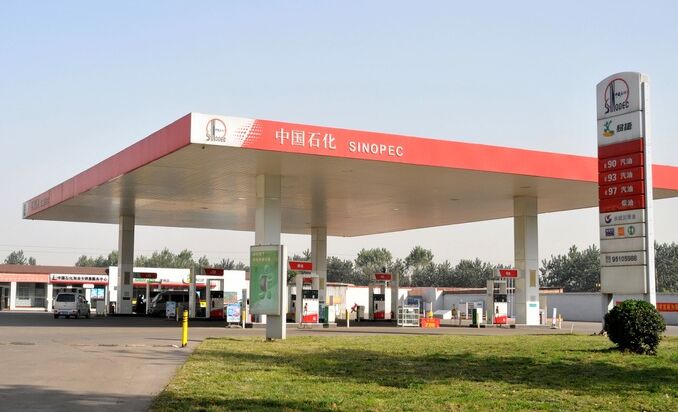

加油站防雷防浪涌設計方案


前言:加油站感應雷防雷防浪涌設計方案主要從:配電系統、監控系統、網絡通信系統三方面進行設計。

設計依據:
GB50343-2012《建筑物電子信息系統防雷技術規范》
GB50057-2010 建筑物防雷設計規范



一:配電系統防雷
根據GB50343-2012防雷及過電壓規范中有關防雷分區的劃分,針對重要系統的電源防雷應分為多個區進行多級防雷。只做一級防雷可能會因雷電流過大而導致的泄流后殘壓過大破壞設備或者保護能力不足引起的設備損壞。配電系統多級保護,可防范從直擊雷到感應浪涌的各級過電壓的侵襲。

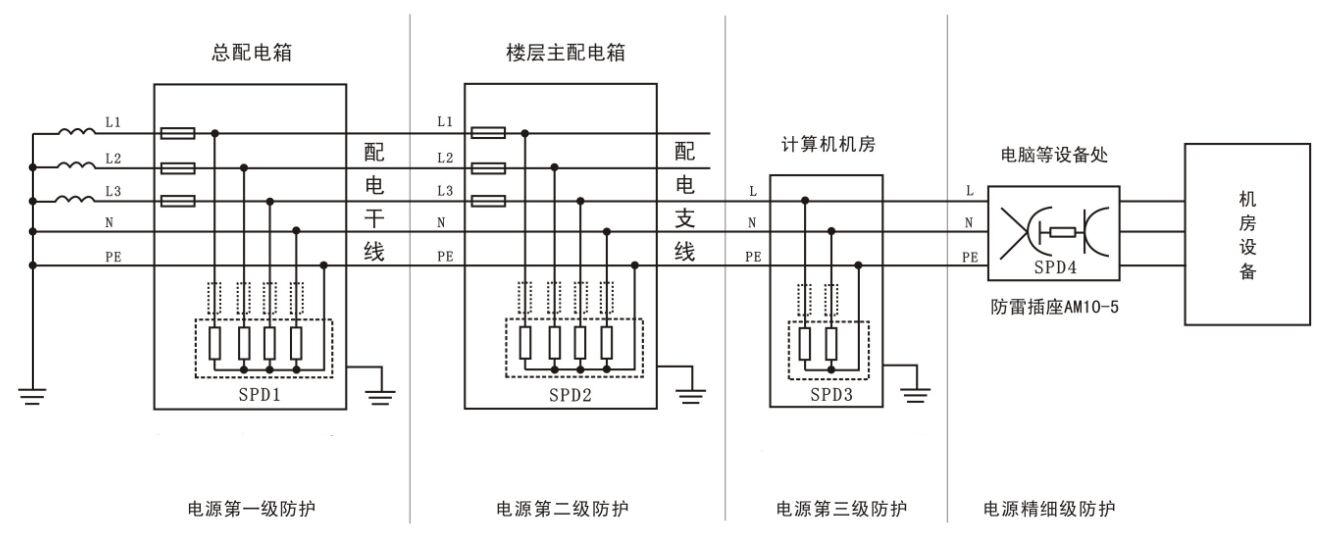

多級防雷方案圖參考:



1、配電系統第一級防雷

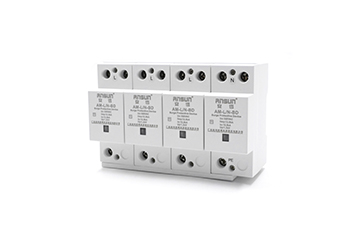

一級防雷器做為加油站所有用電設備的第一級保護,安裝在加油站380V低壓總進線柜,總斷路器(熔斷器)后,可選用B+D復合型一級電源電涌保護器型號AM-L/N-BD 4P,通流量大,殘壓低,用于整個加油站所有用電設備的第一級防雷保護,也可選配防爆型電源防雷箱單獨安裝。
推薦安裝導線面積:火線零線用10平方線纜,地線采用≥16平方線纜。前端后備保護開關滿足小于總線路開關額定電流的情況下,推薦使用100A左右熔斷器。

品牌:安迅ANSUN
型號:AM-L/N-BD 4P
主要參數:最大持續工作電壓:320V AC
沖擊放電電流:12.5kA(10/350μs波形)
保護水平:1.2kV
保護模式:L1/L2/L3,N-PE
響應時間:≤25ns
外形尺寸:95×144×65mm




2、配電系統第二級防雷

第二級防雷選用T2試驗防雷產品,安裝在加油站便利店、加油機控制分配電柜等后級配電箱內(總配電箱后續的配電柜均可以用二級防雷器),分別并聯安裝

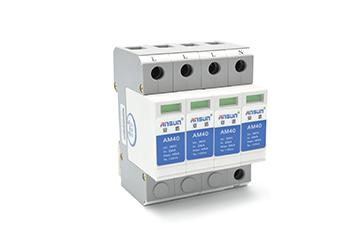

一套模塊化電源防雷器,型號:AM40A作為用電設備的第二級防雷保護。
推薦安裝導線面積:火線零線≥2.5平方線纜,地線采用≥6平方線纜。前端后備保護開關滿足小于總線路開關額定電流的情況下,使用32A~60A的空開即可。

品牌:安迅ANSUN
型號:AM40/4P
主要參數:最大持續工作電壓:385V AC
標稱放電電流:20kA(8/20μs)
最大通流容量:40kA(8/20μs)
保護水平:1.8kV
保護模式:L1/L2/L3,N-PE
響應時間:≤25ns
外形尺寸:95×72×65mm

3、第三級電源防雷

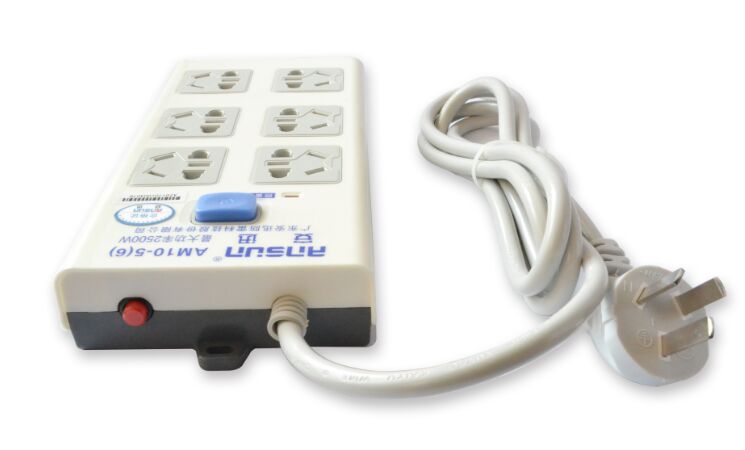

第三級電源防雷為末級防雷,起到精細保護的效果。在加油站的中控主機、收銀臺、監控電腦等終端電子設備前,安裝安迅ANSUN電源防雷插座AM10-6,用于這些設備的電源末級精密防護。

品牌:安迅ANSUN
型號:AM10-6
主要參數:最大持續工作電壓:255V AC
標稱放電電流:5kA(8/20μs)
最大通流容量:10kA(8/20μs)
保護水平:0.9kV
保護模式:L1/L2/L3,N-PE
響應時間:≤25ns

二、網絡系統防雷

如果網絡線路均在室內走線,可以不對網絡設備網口進行防護,當有網絡線路從室外進入室內或從室內引到室外的情況需做網線的防雷保護,

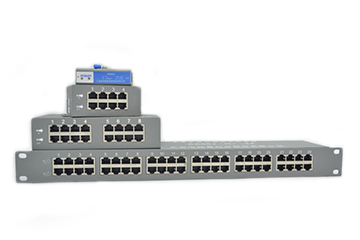

可選用單口千兆網絡防雷器AS05JH,適用于100M,1000M傳輸速率,串聯在網線,防止浪涌經網線侵入造成設備損壞。16 / 24路網絡防雷箱型號AS05JH-16 / AS05JH-24

品牌:安迅ANSUN
型號:單口網絡防雷器AS05JH,16路網絡防雷器型號AS05JH-16
主要參數:最大持續工作電壓:5V
通流容量:5kV&2.5kA(1.2/50μs)
保護水平:20V

響應時間:1ns
傳輸速率:1000Mbps
插入損耗:≤0.5dB
保護線路:1~8芯
接頭形式(IN/OUT) :RJ45

三、監控系統防雷

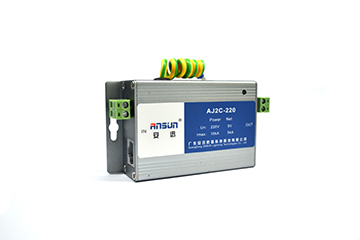

目前加油站的監控攝像頭一般都為網絡攝像機,可在網絡攝像機前端假裝電源網絡二合一防雷器對攝像機進行保護,電源網絡二合一防雷器是攝像機專用防雷器,串聯在攝像機電源線及網線中,集成式設計更方便安裝。


品牌:安迅ANSUN
型號:AJ2C
主要參數:最大持續工作電壓:12V,24V,220V可選
標稱放電電流:5kA(8/20μs)
最大通流容量:10kA(8/20μs)
保護水平:20V

響應時間:1ns
傳輸速率:100Mbps
插入損耗:≤0.5dB
保護線路:1~8芯
接頭形式(IN/OUT) :電源壓接式,信號RJ45

攝像機引回機房交換機的網線,在交換機處也需要安裝網絡防雷器(信號防雷需兩端保護)。可選用百兆網絡防雷器AS05J,適用于100M傳輸速率,串聯在網線,防止浪涌經網線侵入造成設備損壞。百兆16 / 24路網絡防雷箱型號AS05J-16 / AS05J-24
