建筑物交流配電系統防雷按標準要求應采用三級防雷配置方案，防雷器需滿足防雷中心驗收要求及設備實際保護需求。第一級防雷保護應能承受絕大部分雷電浪涌，第二級防雷產品泄放殘余的雷電流，限制設備端的殘余電壓，同時與第一級保護配合。第三級防雷一般為單相防雷器用于末級配電精細保護。

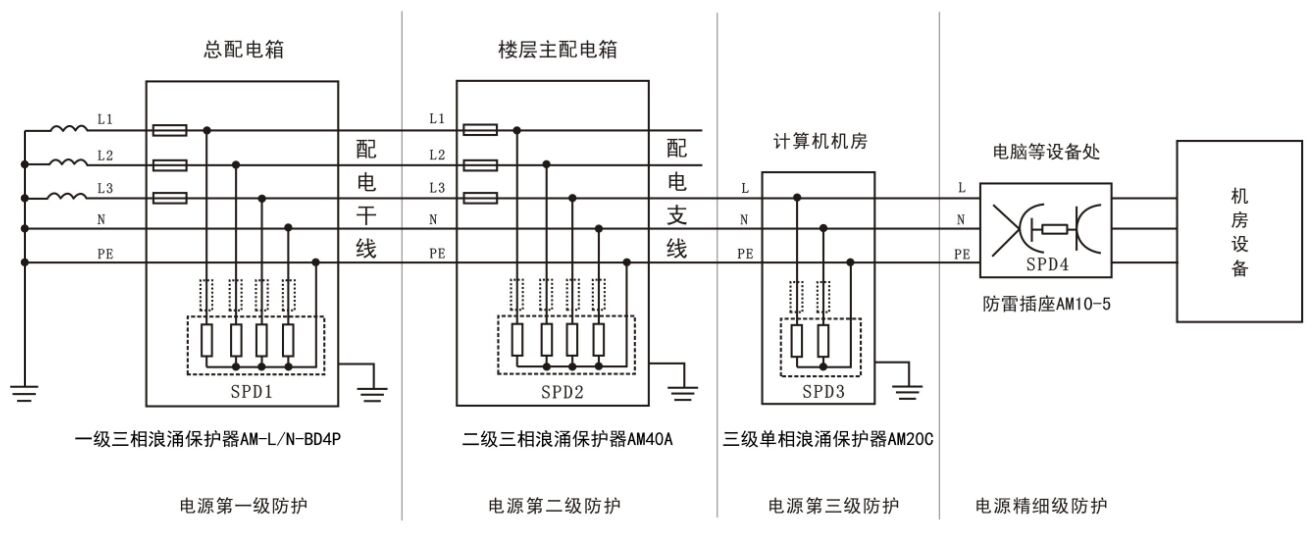

多級防雷如下圖所示：
電源第一級防雷：
根據GB50057-2010 建筑物防雷設計規范國標要求：在電源引入的總配電箱處應裝設Ⅰ級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于 2.5 kV。每一保護模式的沖擊電流值Iimp，當無法確定時，沖擊電流應取等于或大于 12.5 kA。
所以第一級浪涌保護器需選用T1試驗(10/350μs測試波形)參數的產品，沖擊電流Iimp≥12.5kA即可。
目前建筑物防雷驗收在總進線柜必須按照T1試驗的浪涌保護器！
推薦型號：AM-L/N-BD 4P 品牌：安迅
主要參數：
最大持續工作電壓：320V AC
沖擊電流Iimp:12.5kA (10/350μs)
標稱放電電流In:12.5kA (10/350μs)
保護水平：≤1.2kV
保護模式：L1/L2/L3，N-PE
響應時間：≤25ns
外形尺寸：97*144*65mm
推薦接線線徑：L/N （10mm2）； PE（16mm2）
電源第二級防雷：
第二級選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）：40~100kA,標稱通流容量（In）：20~50kA均可。
推薦型號：AM40A 品牌：安迅
主要參數：
最大持續工作電壓：385V AC
標稱放電電流：20kA（8/20μs）
最大通流容量：40kA（8/20μs）
保護水平：1.8kV(In); 1.5kV(10kA 8/20μs)
保護模式：L1/L2/L3，N-PE
響應時間：≤25ns
外形尺寸：95×72×65mm
電源第三級防雷：
第三級選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）20kA,標稱通流容量（In），最大持續工作電壓275VAC,保護水平Up:1.2kV。
第三級一般為單相電源浪涌保護器
推薦型號：AM20C275 品牌：安迅
主要參數：
最大持續工作電壓：275V AC
標稱放電電流：10kA（8/20μs）
最大通流容量：20kA（8/20μs）
保護水平:1.2kV
保護模式：L，N-PE
響應時間：≤25ns
外形尺寸：95×36×65mm
接線線徑：L/N≥2.5mm²； PE≥6mm²
推薦后備保護開關額定電流值：16A空開
建筑物三級防雷均可按上述標準要求配置，總配電柜采用第一級防雷，選用T1試驗一級浪涌保護器。分配電柜選用T2試驗通流容量40kA的二級電源防雷器，末級單相配電柜選型通流量10~20kA的單相浪涌保護器。
作者：安迅防雷 www.tianhengkj.cn
