消防系統防雷器配置方案

消防系統在設計時很多系統并沒有設計防雷，導致后續甲方的消防系統經常被雷打壞，曾經就有客戶反饋因為沒做防雷，所在位置又是高雷區，海灣消防主機經常被感應雷打壞，每次壞了就得換控制板，一是價格不低，二是也會影響整個系統運轉，所以消防防雷應該引起重視，安迅防雷在這里簡單介紹一下消防系統的防雷器。

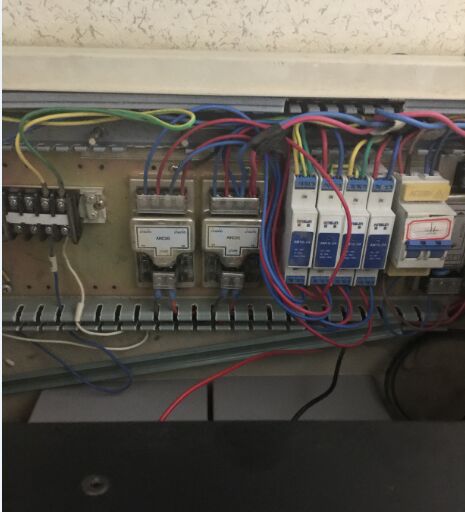

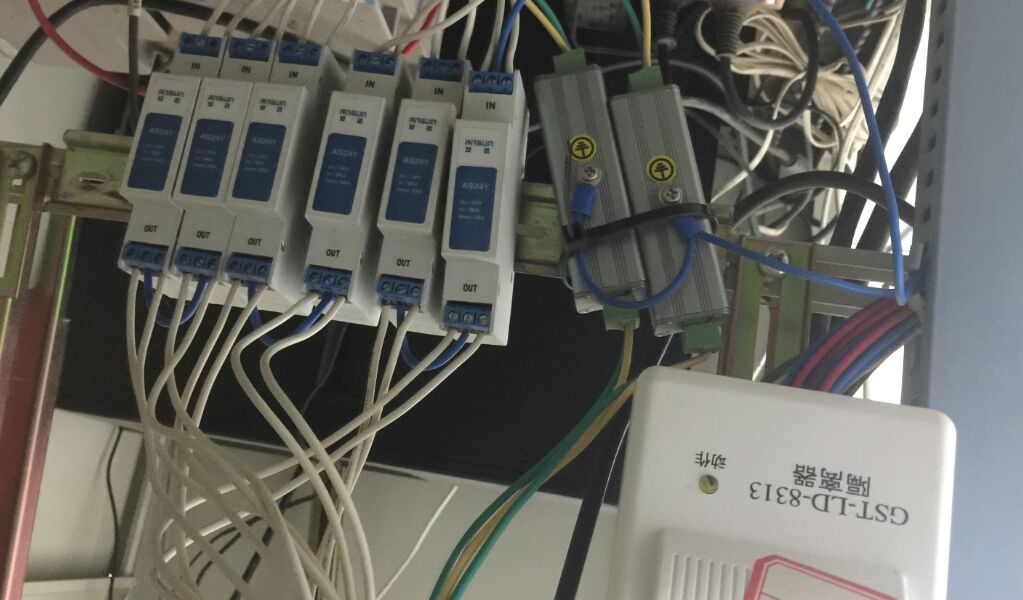

消防系統防雷器一般安裝于消防控制室，從室外引入的消防電話線，消防信號線，消防廣播線，防火門信號線，風機線路等都應安裝對應的防雷浪涌保護器。

產品選型：

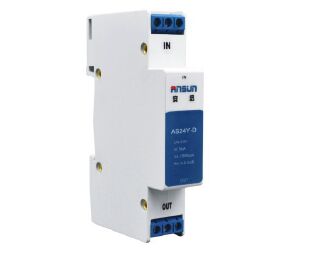

一：用于24V消防信號線的防雷器

主要用于消防信號總線、消防電話線、消防感煙探測器、感溫探測器、手報信號線等信號線路的防雷保護。

品牌：安迅ANSUN
名稱：消防信號線防雷器
型號：AS24Y-D
主要參數：

標稱工作電壓：24V

標稱放電電流：5kA

最大通流容量：10kA

響應時間：1ns

插入損耗：≤0.5dB

保護路數（對）：1

接頭形式（I/O）：3P壓接端子

外形尺寸：90×18×65mm

防護等級：IP20

安裝方式：導軌式安裝

二、消防廣播線路防雷器

品牌：安迅ANSUN
名稱：消防廣播防雷器
型號：AS110Y-D
主要參數：

標稱工作電壓：110V

標稱放電電流：5kA

最大通流容量：10kA

響應時間：1ns

插入損耗：≤0.5dB

保護路數（對）：1

接頭形式（I/O）：3P壓接端子

外形尺寸：90×18×65mm

防護等級：IP20

安裝方式：導軌式安裝

注意：消防廣播防雷器主要安裝于消防控制室功放端口，多個消防廣播線路合并后功率會比較大，非廣播專用防雷器容易被燒掉。

三、用于消防機房的220VAC電源防雷器

消防220V交流電源防雷器
型號：AM40/2P
最大持續工作電壓Uc：385VAC
標稱放電電流In(8/20μs)：20kA
最大放電電流Imax(8/20μs):40kA
保護水平Up:1.8kV

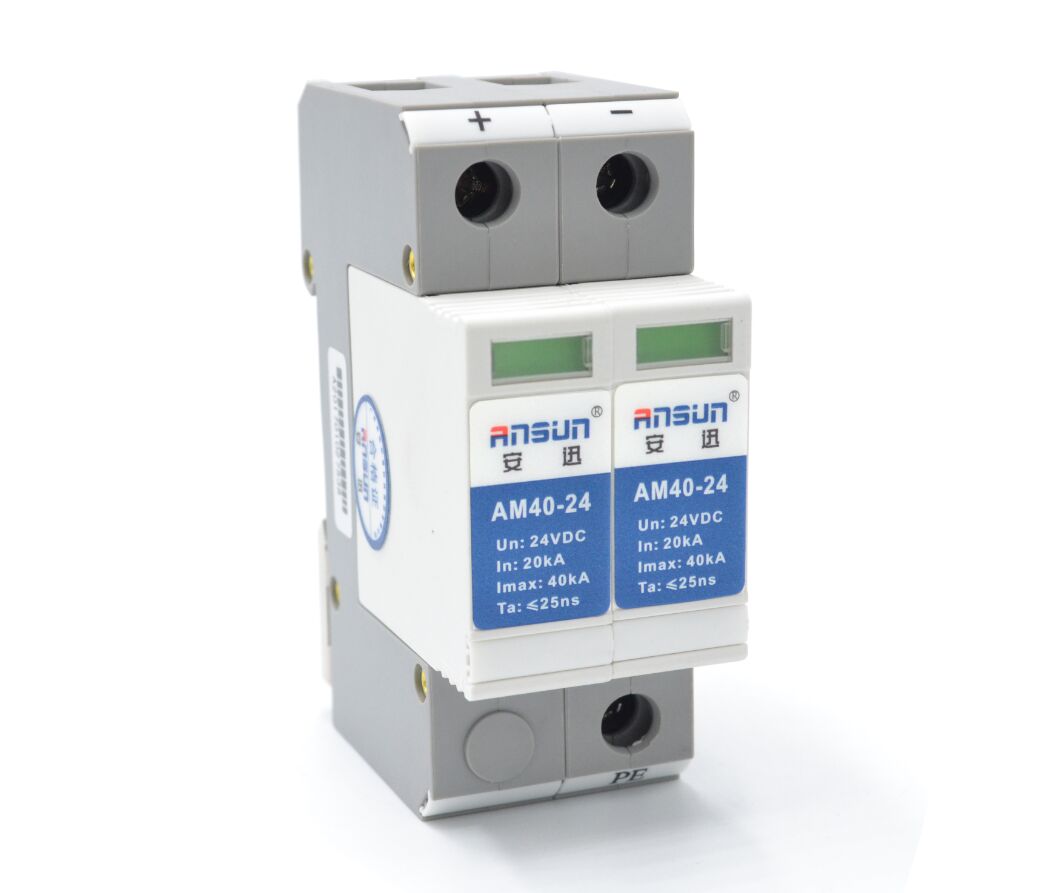

四、消防弱電系統24V直流電源防雷器

品牌：安迅

名稱：直流電源防雷器

型號：AM40-24

主要參數：

標稱工作電壓Un：24VDC

標稱放電電流In(8/20μs)：20kA

最大放電電流Imax(8/20μs):40kA

組合方式：2P

響應時間：25ns

工作環境：－40℃～＋85℃

安裝方式：導軌安裝

附件：常規消防防雷器配置清單

品牌	產品名稱	規 格型號	單位	數量
安迅 ANSUN	主機220V電源防雷器	AM40/2P	套	根據引入的信號線路路數計算，一個防雷器保護一路
	24V直流電源防雷器	AM40-24	套
	消防信號總線防雷器	AS24Y-D	套
	消防電話信號防雷器	AS24Y-D	套
	消防廣播信號防雷器	AS110Y-D	套
	多線制防雷器	AS24Y-D/4	套
