弱電網絡機房防雷方案

1 、引言

機房防雷主要從接地改造，線路屏蔽，等電位連接，設置浪涌保護器等多種方式進行防雷設計，計算機機房因電子設備精密化程度高防雷耐壓低，當發生感應浪涌侵襲時，會容易打壞機房設備造成通訊中段、設備永久性損壞，重要的是計算機系統中斷和癱瘓會造成不可估量的直接與間接的巨大經濟損失和影響，所以機房工程前期設計施工一定要考慮防雷措施，避免后續出了問題再進行整改增加成本.

2 、計算機機房雷電感應防護工程方案

本方案制定的是考慮機房所在大樓實際環境因素和用戶實際需要而作出一套比較完整而易于操作的防雷設計及安裝技術的防雷方案，從而達到整個計算機房設備系統安全地運行。

2.1 設計依據
①《建筑物防雷設計規范》（GB50057-94）（2000年版）
②《建筑物電子信息系統防雷技術規范》（GB50343-2004）
③《雷電電磁脈沖的防護》（IEC61312）
④《建筑物防雷裝置檢測技術規范》（GB/T21431-2008）
⑤《電子計算機機房設計規范》（GB50174-93〉
⑥符合其他相關標準規范.

2.2 目的和作用
完善某企業計算機機房雷電感應防護設施，以保障計算機機房內人身及有關電子設備等的運行安全，以符合國家現行有關規范和標準的規定。

2.3 設計原則
安全可靠、技術先進、經濟合理、適合要求、全面加強防護。

2.4 雷電防護概述
為了對機房的通信系統、網絡系統、電源系統以及控制系統等弱電電子設備采取有效實用的防雷保護措施，保障機房系統正常安全運行，減小雷電感應對電子信息設備的影響，首先應明確機房雷電防護的危害原理及危害途徑。按甲方要求計算機機機房按建筑物電子信息系統的雷電防護等級劃分為A級。

凡是影響電子信息系統的雷電侵入通道和途徑,都必須預先考慮到,采取相應的防護措施,將雷電高電壓、大電流堵截消除在電子信息設備之外,不允許雷電電磁脈沖進入設備,即使漏過來的很小一部分,也要采取有效措施將其疏導入大地,這樣才能達到對雷電的有效防護。

建筑物電子信息系統遭受雷電的影響是多方面的,既有直接雷擊,又有從電源線路、信號線路等侵入的雷電電磁脈沖,還有在建筑物附近落雷形成的電磁場感應,以及接閃器接閃后由接地裝置引起的地電位反擊。

在進行防雷設計時,不但要考慮防直接雷擊,還要防雷電電磁脈沖、雷電電磁感應和地電位反擊等,因此,必須進行綜合防護,才能達到預期的防雷效果。

3、人工接地體安裝

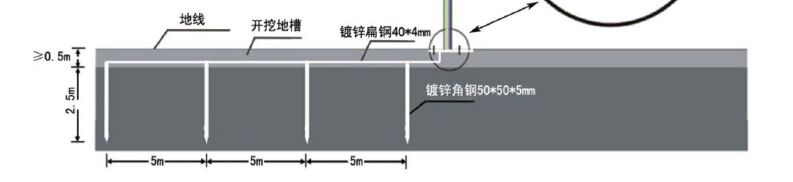

地網工程為：開挖深 0.8m×0.5m 的人工溝槽，溝槽盡量形成閉合一圈，溝槽內每隔 5m 垂直安裝長 2.5m×50mm×50mm×5mm 熱鍍鋅角鋼作為垂直接地極，待垂直接地極安裝完成后采用 40mm×4mm 熱鍍鋅扁鋼把每一根連接起來，形成接地母線，在接地母線安裝完成后，把該廠房大型金屬設備底座、外殼均就近接入接地木線內，設備接地，對該地網進行實驗性測試，如能滿足要求（地網面積不小于80m²），則無需再增加接地體，直接進行隱蔽工程驗收，然后回填。如不能滿足要求，則需要繼續增加接地體或多個接地網互相連接，組成共用地網，直至接地電阻滿足要求為止。

①接地體加工：根據設計要求的數量、材料、規格進行加工，材料一般采用鋼管知角鋼切割，長度不應小于 2.5m。如采用鋼管打入地下，應根據土質把鋼管加工成一定的形狀，遇松軟土壤時，可切成斜面形，為了避免打入時受力不均使管子歪斜，也可以加工成扁尖形；遇土質很硬時，可將尖端加工成圓錐形。如選用角鋼時，采用50mm×50mm×5mm 的角鋼，切割長度不應小于 2.5m。角鋼的一端應加工成尖頭形狀。

②挖溝：根據設計圖要求，對接地體(網)的線路進行測量彈線，在此線路上挖掘深為 0.8～
1m，寬為 0.5m 的溝，溝上部稍寬，底部漸窄，溝底如有石子應清除。

③安裝接地體(極)：溝挖好后應立即安裝接地體和敷設接地扁鋼，防止土方倒塌。先將接地體放在溝的中心線上，打入地中。一般采用手錘打入，一人扶著接地體，一人用大錘敲打接地體頂部。使用手錘敲打接地體時要平穩，錘擊接地體正中，不得打偏，應與地面保持垂直，當接地體頂端距離地面 600mm 時停止打入。

④接地體間扁鋼敷設：扁鋼敷設前應調直，然后將扁鋼放置于溝內，依次將扁鋼與接地體用電(氣)焊焊接。扁鋼應側放而不可放平，側放時散流電阻較小。扁鋼與鋼管連接的位置巨接地體最高點約 1OOmm。焊接時應將扁鋼拉直，焊好后清除藥皮，刷瀝青做防腐處理，并將接地線引出至需要的位置，留有足夠的連接長度，以待使用。
5自然基礎接地體連接利用底板鋼筋或深基礎做接地體：按設計圖尺寸位置要求，標好位置，將底板鋼筋搭接焊好，再將柱主筋(不少于 2 根)底部與底板筋搭接焊好，并在室外地面以下將主筋焊好連接板，清除藥皮，并將兩根主筋用色漆做好標記，以便引出和檢查。做好室內等電位連接網絡過后與室內等電位連接網絡相連。

4、電源和網絡信號系統防雷電感應

根據 GB50343-2012 《建筑物電子信息系統防雷技術規范》第 5 條 5.1 款以及 GB50057-2010《建筑物防雷設計規范》第 4.4.7 條 2款要求，應按要求在系統內增設電源或信號電涌保護器，用于防止電涌電流通過電源線路和信號線路傳入室內，致使室內設備遭受損壞。當低壓電源線路引入的總配電箱、配電柜處應裝設 I 級實驗的電涌保護器，信號系統應根據其電壓、插入損耗、阻抗等參數安裝適配的信號電涌保護器，同時設備房內所有設備外殼、機架應做良好的接地和等電位連接。

設計在機房供電進線配電柜內并接加裝 1套一級三相電源防雷器型號AM-L/N-BD 4P，用以對整個機房進行第一級電涌保護，電涌保護器連接導線采用 BVR10mm²多股絕緣銅芯導線（黃、綠、紅、藍）與電源相排進行并聯，電涌保護器接地線采用 BVR16mm²多股絕緣銅芯導線（黃綠相間）與等電位鏈接網連接。

根據 GB50343-2012 《建筑物電子信息系統防雷技術規范》第 5 條 5.4 款要求，電源系統應進行分級安裝電涌保護器，用于對整個電源系統進行分級防護，設計在UPS進線處安裝一套單相電源防雷器AM40/2P（或三相防雷器，型號AM40/4P），用于對電源系統進行第二級防護，電涌保護器接地線采用不小于BVR2.5mm²多股絕緣銅芯導線（黃綠相間）與等電位鏈接網連接。

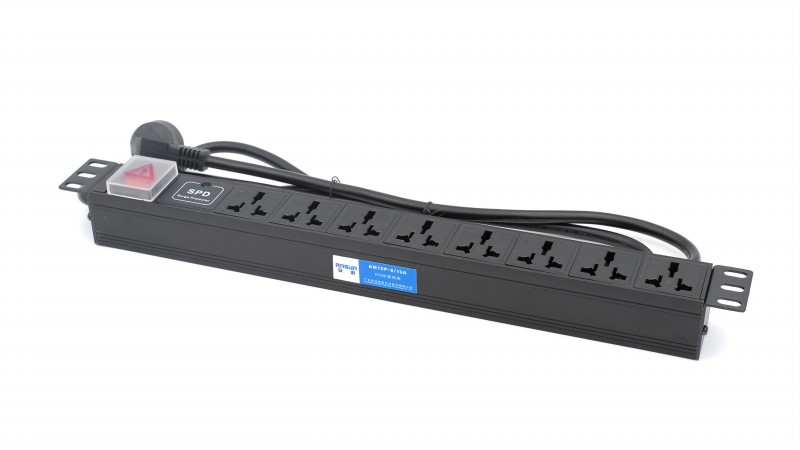

機房電源第三級防雷采用PDU防雷插座，型號AM10P-8/16A，安裝在機柜上，作為用電設備最末級的精細保護。

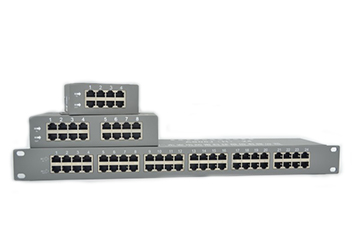

設計對機房內網絡交換機加裝24口千兆網絡防雷器，用于對整個機房信號系統進行防護，信號電涌保護器采用串聯的方式串接于信號線路內，同時采用跳線進行信號恢復，增設 BVR2.5mm² 多股絕緣銅芯導線（黃綠相間）與等電位鏈接網連接。所有電源、信號電涌保護器均采取就近的方式使用不小于BVR2.5mm² 多股絕緣雙色（黃綠相間）銅芯導線進行接地。進入機房的電源線、信號線應使用金屬線槽屏蔽，線槽應使用跳線連通并與室內等電位連接網絡相連。

5、室內等電位連接網絡

機房內應設置等電位連接網絡，等電位連接網絡為一圈30*1mm的扁銅帶圍繞機房一周，布置在防靜電地板下方，由絕緣子支撐于地面上。絕緣子每隔1m一個用螺栓與扁銅相連，扁銅帶連接處使用螺栓連接，等電位連接網絡與室內柱子鋼筋相連不小于2處，連接方式為螺栓或者綁扎，綁扎長度不小于主筋的12D。

等電位連接網絡與人工接地網使用螺栓連接，連接位置不小于1處。室內信號設備金屬外殼須與等電位連接網絡相連，金屬線槽SPD地線，PDU地線等須與等電位連接網絡相連，連接方式為跳線螺栓連接。防靜電地板骨架應與等電位連接網絡相連，連接次數不應小于2處。

附件工程預算防雷工程量清單報價
一、材料費
序號	材料名稱	規格型號	品牌	單位	數量	單價	合價
1	線槽	熱鍍鋅，60×30×1mmm		m
2	電源線	BVR-16m㎡		m
3	電源線	BVR-10m㎡		m
4	電源線	BVR-2.5m㎡
5	一級電源防雷器	AM-L/N-BD 4P		套
6	二級電源防雷器	AM40/2P		套
7	PDU機柜式防雷插座	AM10P-8/16A		套
8	24口千兆網絡防雷箱	AS05JH-24		套
9	人工地網鍍鋅扁鋼	4046000mm		條
10	人工地網鍍鋅角鋼	50505*6000mm		條
11	接地模塊			塊
12	室內等電位網扁銅帶含絕緣子	30*1mm		m
13	人工地網土石方開挖	0.8*0.5m		m
15	輔材（等電位連接）	銅線耳、焊料、連接器等		項
小計
二、人工費用
序號	工程項目	規格型號	品牌	單位	數量	單價	合價
1	施工費	人工		天	6.0

文章來源：安迅防雷www.tianhengkj.cn
