導言：
     該專利產品為B+D 復合型設計，既具有B 類（T1，一級）浪涌保護器的能量防護級別，又具有D 類（三級）浪涌保護器的響應速度和低電壓保護水平，適用于防雷環境惡劣，但設備耐壓較低的環境，對用電設備能起到優秀的保護效果。同時該產品滿足國標GB50057-2010 對建筑物電氣系統一二三級防雷各個位置的防雷參數要求,安裝在總配電柜或末級機房配電柜均能滿足標準及使用要求。

品牌：安迅ANSUN
名稱：一級浪涌保護器
型號：
AM-L/N-BD 4P（適合TN-S供電系統）
AM-L/N-BD 3P+N (適合TT供電系統)
AM-L/N-BD 3P (適合TN-C及IT系統)
AM-L/N-BD 2P（TN單相供電系統）
AM-L/N-BD 1P+N（TT單相供電系統）

主要參數：
最大持續工作電壓Uc：320VAC
沖擊電流 limp(10/350μs)：12.5kA
標稱放電電流In(8/20μs)：12.5kA
保護水平Up:1.2kV
組合方式：4P、3P、3+NPE、2P、1P+N

產地：深圳
生產廠家：廣東安迅防雷科技股份有限公司
資質認證：CE、FCC、ROHS、型式檢測報告、太平洋產品保險等
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

主要性能特點：

1、選型方便、驗收無憂：
     目前建筑物電力系統的浪涌保護器驗收主要是查看電源總配電柜及末級配電箱內安裝的浪涌保護器參數是否符合國標要求：
1.1.總配電柜需安裝T1 試驗浪涌保護器，主要參數需滿足Iimp≥12.5kA,Up:≤2.5kV.
1.2.末級配電柜需安裝Up≤1.2kV 的浪涌保護器.
該產品參數同時滿足總配電柜及末級配電柜浪涌保護器驗收的所有要求，并取得最新的型式檢測報告，選型時無需再考慮浪涌保護器的通流容量、保護水平等參數，按三相/單相選擇4P,3P,2P 即可，各個位置均可使用。

2、B+D 復合型設計，通流量大、殘壓低，保護效果更好：
     目前配電系統的防雷設計，一般都為多級防雷設計：在總配電裝第一級浪涌保護器(B 級)，在分配電柜裝第二級浪涌保護器（C 級）、在終端精密設備前安裝第三級浪涌保護器（D 級）。采用多級防護的主要目的就是為了即能滿足大通流容量的要求，又能滿足低于設備耐壓水平的殘壓要求；
      而在實際的防雷設計中，往往因?yàn)榘惭b空間等因素達不到三級防雷設計要求，這時可以選用B+D 復合型浪涌保護器，該產品能承受一級浪涌保護器測試條件，滿足國標GB50057-2010 對一級浪涌保護器的通流量的要求Iimp≥12.5kA,在滿足一級浪涌保護器通流量的情況下，該產品的低殘壓設計Up：≤1.2kV能滿足末級設備的防護要求。

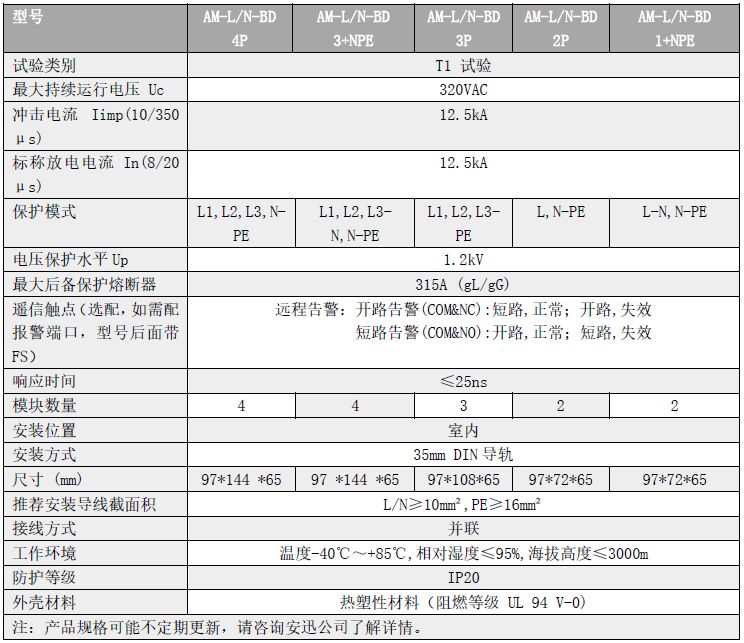

產品詳細參數

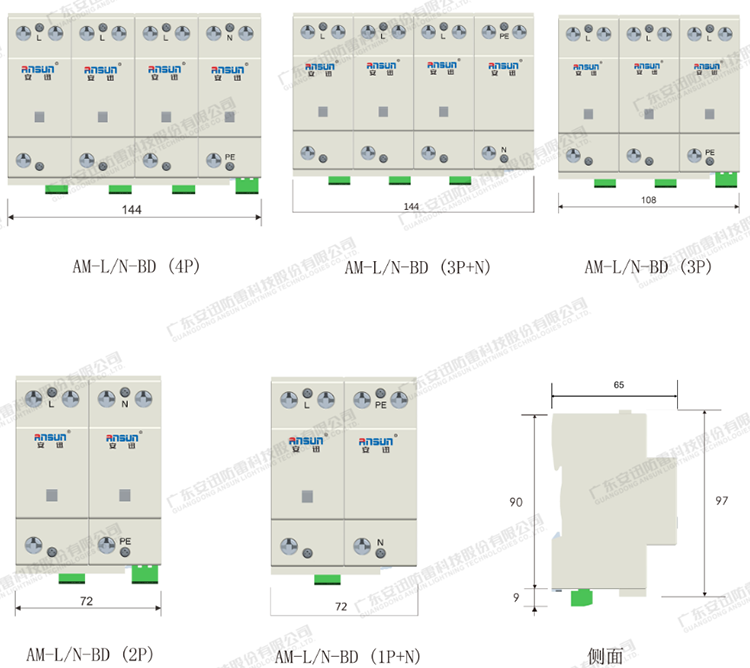

尺寸圖：

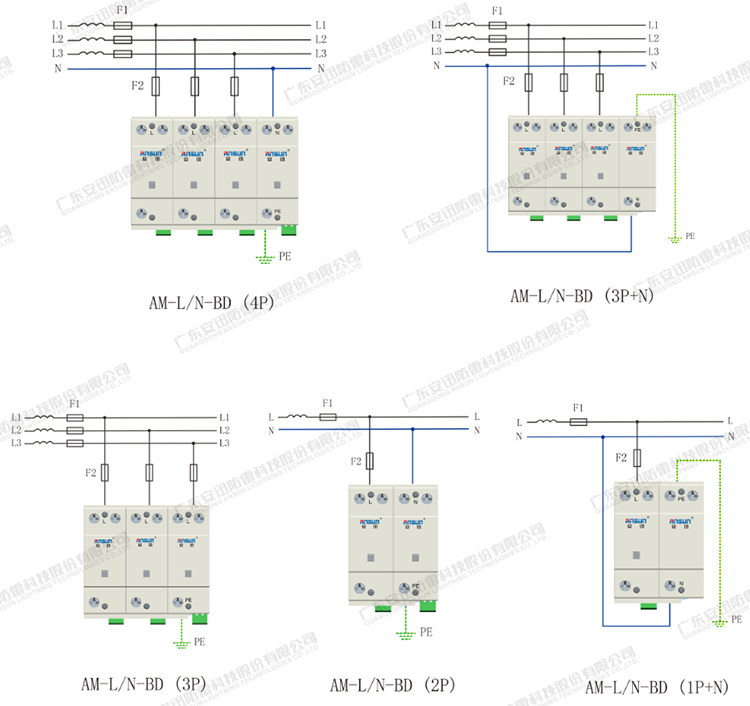

產品接線圖（圖中F1為系統主斷路器，F(xiàn)2為浪涌后備保護裝置）：
配套后備保護裝置F2型號：AM-SCB-T1 15kA (4P/3P/2P可選）
產品鏈接：http://www.tianhengkj.cn/products/773.html

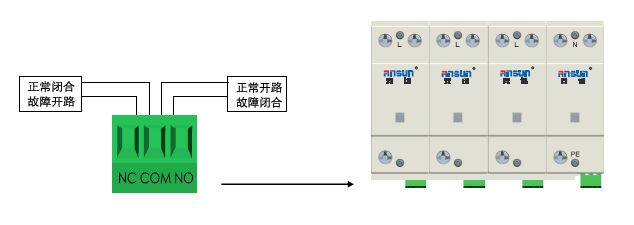

遙信報警干接點說明：
需遠端告警時，可選擇帶遙信報警接口的產品，型號需帶FS，例如：AM-L/N-BD 4P FS，該產品可輸出常開及常閉開關量信號進行遠端監測SPD浪涌保護器劣化狀態。

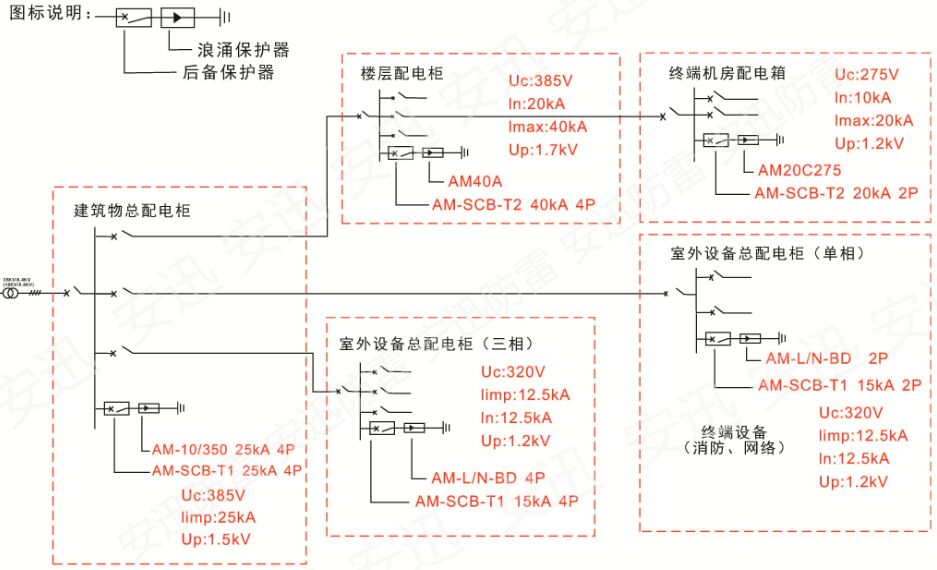

浪涌設計選型表：
