導軌式網絡電源二合一監控防雷器
品牌: 安迅 名稱: 電源網絡二合一防雷器 型號: AJ2C-D 適用范圍: 網絡 二合一防雷器 廣泛用于平安城市、雪亮工程、天眼、卡口、違停等系統。主要用于監控系統前端高清網絡攝像機的防雷
品牌:安迅
名稱:電源網絡二合一防雷器
型號:AJ2C-D
適用范圍:
網絡二合一防雷器廣泛用于平安城市、雪亮工程、天眼、卡口、違停等系統。主要用于監控系統前端高清網絡攝像機的防雷保護,安裝于防水箱內,串聯在電源線及網線中,滿足設備使用需求,同時能有效吸收泄放電源線及網線中電磁干擾、脈沖等線路浪涌,保護監控設備免受雷電侵害。
性能特點:
采用電源網絡綜合多級防雷方案,差模共模全保護;
傳輸性能優越,插損極低;
核心元件采用國際知名品牌,性能優異,工作穩定可靠;
主要參數:
標稱工作電壓:12V,24V,36V,220V可選,
標稱放電電流:5kA
最大通流容量:10kA
接口:電源:2P壓接式端子,信號:RJ45
傳輸速率:100Mbps / 1000Mbps
插入損耗:≤0.5dB
外形尺寸:90×67×18mm
注:電源+網絡二合一防雷器的電源部分有三種電壓12V 、24V 、220V,三種電壓的選擇是根據現場防雷器實際安裝位置的電源線路電壓來確定的,一般集中供電用12V或24V的,就地取電用的220V的。現在平安城市、雪亮工程道路監控一般立桿上有防水箱,如果是220V的電源線進防水箱,再通過變壓器給攝像機供電,這種情況一般用220V的。
產地:深圳
生產廠家:廣東安迅防雷科技股份有限公司
資質認證:CE、FCC、ROHS、產品檢測報告、太平洋產品保險等
測試標準:GB 18802.1-2011 低壓電涌保護器(SPD) 第1部分 低壓配電系統的電涌保護器-性能要求和試驗方法;IEC 61643-1:2005
GB/T 18802.21-2016 低壓電涌保護器 第21部分 電信和信號網絡的電涌保護器(SPD)-性能要求和試驗方法
產品尺寸及接線圖:

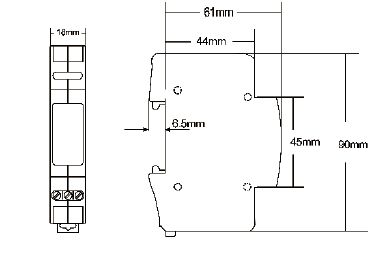

導軌式二合一防雷器尺寸圖

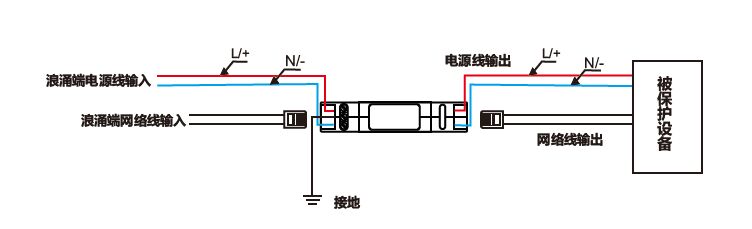

導軌式二合一防雷器接線圖
