品牌：安迅
名稱：交流浪涌保護器、電源防雷器
型號：
AM20A （4P結構，適合TN-S配電系統）
AM20B  (3+NPE結構，適合TT配電系統)
AM20E  (3P結構，適合TN-C及IT配電系統)

性能特點：
采用最新熱脫離技術，內置熱保護，短路故障自動脫離裝置，徹底避免火災；
核心元件采用國際知名品牌，性能優異，工作穩定可靠；

主要參數：
最大持續工作電壓Uc：385VAC (如需其他電壓等級，可聯系安迅公司咨詢)
標稱放電電流In(8/20μs)：10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.5kV
組合方式：4P、3P、3+NPE

產地：深圳
生產廠家：廣東安迅防雷科技股份有限公司
資質認證：CE、FCC、ROHS、產品檢測報告、太平洋產品保險等
測試標準：GB/T 18802.11-2020 低壓電涌保護器(SPD) 第11部分：低壓電源系統的電涌保護器性能要求和試驗方法
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

適用范圍：
該產品屬于T2試驗D級/第三級浪涌保護器，適用于三相配電系統第三級防雷保護。

尺寸圖：

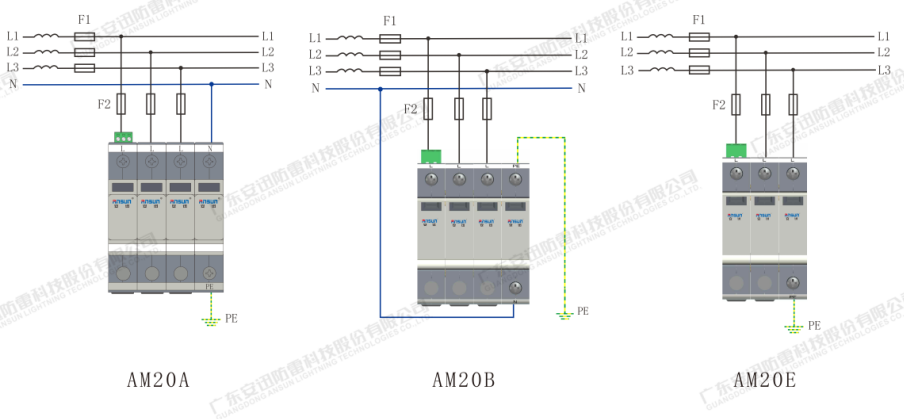

產品接線圖:
圖中F1為系統主斷路器，F(xiàn)2為浪涌后備保護裝置，
配套后備保護裝置F2型號：
AM-SCB-T2 20kA 4P
產品鏈接：http://www.tianhengkj.cn/products/846.html

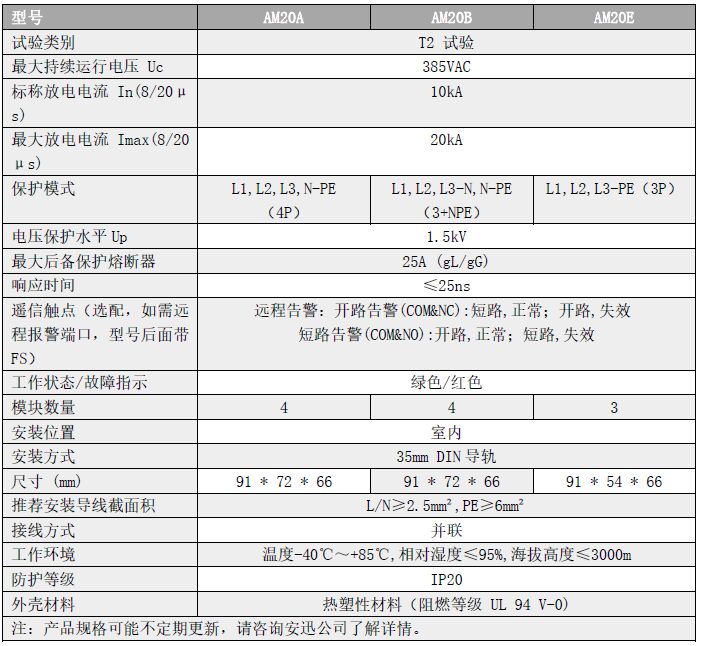

詳細參數：

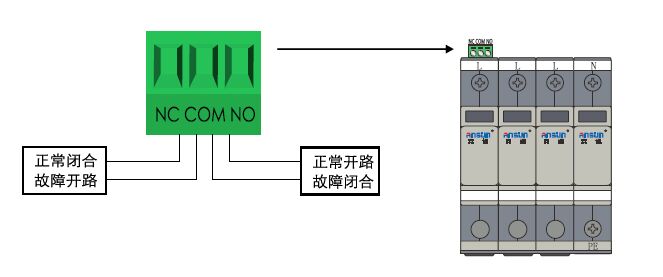

遙信報警干接點說明：
需遠端告警時，可選擇帶遙信報警接口的產品，型號需帶FS，例如：AM20A-FS，該產品可輸出常開及常閉開關量信號進行遠端監測SPD浪涌保護器劣化狀態。


浪涌保護器設計選型表：
