品牌：安迅
名稱：二級電源防雷箱
型號：
AX80A（三相，80kA）
AX80C（單相，80kA）
AX40A（三相，40kA）
AX40C（單相，40kA）

適用范圍：
二級電源防雷箱主要安裝在樓層配電，機房配電等環境，作為配電系統的第二級防雷保護，泄放剩余浪涌，與第一級防雷箱配合，滿足防雷驗收要求及保護需求。

主要參數：
最大持續工作電壓Uc：385VAC
標稱放電電流In(8/20μs)：20kA或40kA
最大放電電流Imax(8/20μs):40kA或80kA
保護水平Up:1.8kV或2.1kV
保護模式：三相4P,單相2P
產品尺寸：350*260*130mm

產地：深圳
生產廠家：廣東安迅防雷科技股份有限公司
資質認證：CE、FCC、ROHS、產品檢測報告、太平洋產品保險等
測試標準：GB/T 18802.11-2020 低壓電涌保護器(SPD) 第11部分：低壓電源系統的電涌保護器性能要求和試驗方法
(IEC 61643-11 :2011,Low-voltage surge protective devices- Part 11:Surge protective devices connected to low-voltage power systems-Requirements and test methods , MOD)

安裝位置說明：
配電系統按標準要求應采用分級配置，第一級保護應能承受絕大部分雷電流并通過T1雷電沖擊試驗，第二級配置泄放殘余的雷電流，限制設備端的殘余電壓，同時與第一級保護配合。

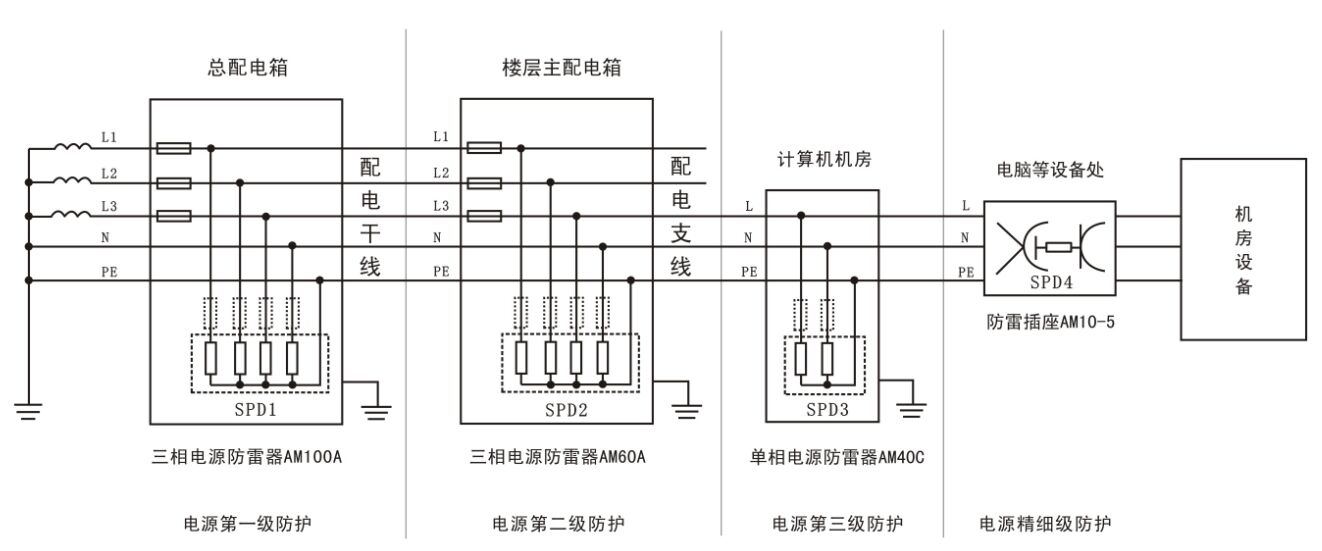

多級防雷如下圖所示：


電源第一級防護：根據國標要求：在電源引入的總配電箱處應裝設Ⅰ級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于 2.5 kV。每一保護模式的沖擊電流值Iimp，當無法確定時，沖擊電流應取等于或大于 12.5 kA。
所以第一級電源防雷箱需選用T1試驗(10/350μs測試波形)參數的產品，沖擊電流Iimp≥12.5kA。

電源第二級防護：第二級選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）：40kA或80kA,標稱通流容量（In）：20kA或40kA均可。三相電選4P，單相電選2P結構。

電源第三級防護：第三級防雷環境一般是單相電，選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）20kA,標稱通流容量（In），最大持續工作電壓275VAC,保護水平Up:1.2kA

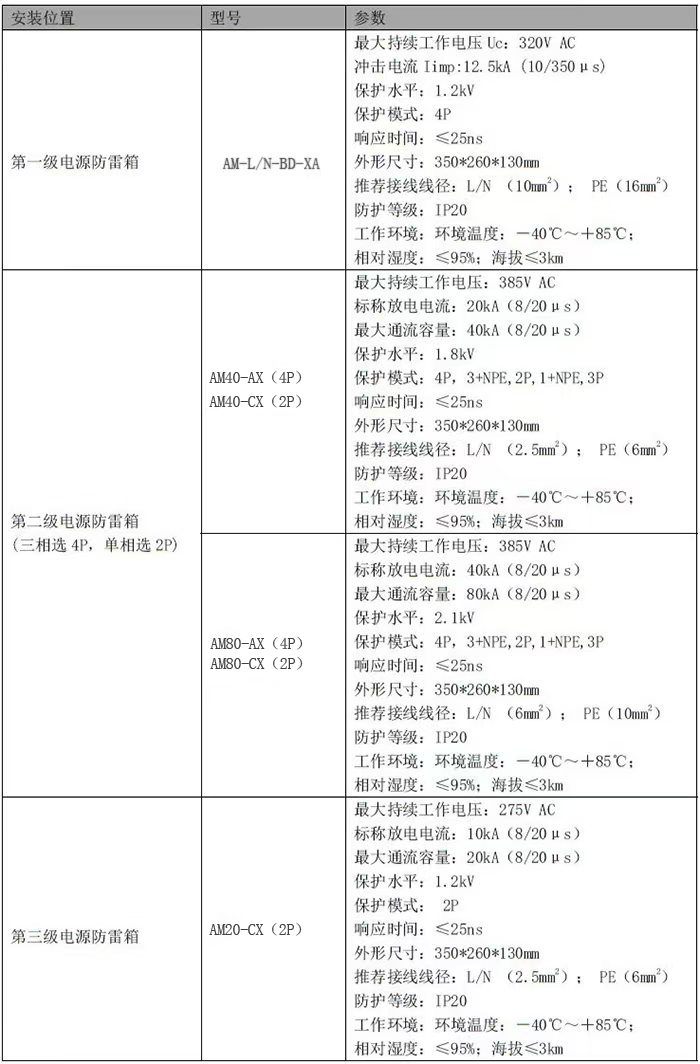

詳細參數：
