說到變電所的防雷和接地設計，從事電氣設計行業多年的技術設計人員非常清楚，但仍有許多電氣設計人員仍然缺乏這方面的知識。眾所周知，防雷和接地知識廣泛應用于建筑領域，變電所是供電系統的重要組成部分。一旦發生雷擊事故，將導致大面積停電，電氣設備的內絕緣損壞，大部分無法自行恢復。那么如何設計變電所的防雷和接地呢？需要了解哪些設計規范？

避雷網、避雷帶、防雷器基本作用

1.避雷網
避雷網用于保平頂或斜頂屋面且屋頂面積較大的建筑物。
先是沿屋頂邊緣及凸出物的邊緣設置避雷線,避雷線一般用￠12~￠16mm的鍍鋅圓鋼制成,并用同徑圓鋼或專用卡子支持(卡子為避雷線預埋),然后在屋頂同樣用￠12~￠16mm鍍鋅圓鋼將屋外分成6x6m或6x10m或10x10m的方格；

2避雷帶
避雷帶也稱均壓環,用于防止高層建筑的立面和側面遭雷擊。
避雷帶一般用￠12mm圓鋼或12mmx4mm扁鋼埋入建筑物圈梁的外皮上,并與柱子的主筋可靠焊接,同時建筑物四周墻壁上的金屬窗、金屬構架必須與避雷帶多點可靠連接;避雷網與避雷帶應有可靠接地,單獨接地時,接地電阻應小于10Q,一般可與主接地網相連接。

3、防雷器
一級防雷器做為變電站所有用電設備的第一級保護，安裝在變電站380V低壓總進線柜，總斷路器（熔斷器）后，可選用B+D復合型一級電源電涌保護器型號AM-L/N-BD 4P,通流量大，殘壓低，用于整個變電站所有用電設備的第一級防雷保護，也可選配防爆型電源防雷箱單獨安裝。
推薦安裝導線面積：火線零線用10平方線纜，地線采用≥16平方線纜。前端后備保護開關滿足小于總線路開關額定電流的情況下，推薦使用100A左右熔斷器。
品牌：安迅ANSUN
型號：AM-L/N-BD 4P
主要參數：最大持續工作電壓：320V AC
沖擊放電電流：12.5kA（10/350μs波形）
保護水平:1.2kV
保護模式：L1/L2/L3，N-PE
響應時間：≤25ns
外形尺寸：95×144×65mm


配電室接地裝置布置基本要求

1、接地裝置的布置
單臺配電變壓器中性點接地裝置,一般采用扁鋼將垂直接地體焊接在一起,接地體埋深為0.8m,每根垂直接地體長度為2.5m,兩根垂直接地體之間距離為5m。整個接地裝置的布置。

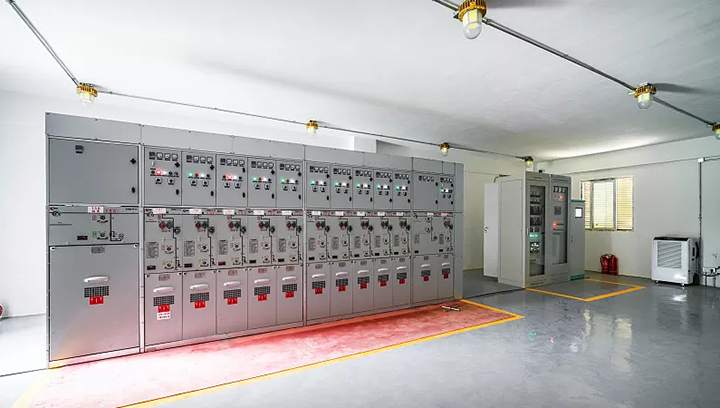

2、配電室接地裝置
配電室內整個接地裝置用扁鋼網裝布置,根據其接地電阻的要求,分別焊接長度為2.5m的垂直接地體。接地裝置的基本要求如下:
(1)接地網總接地電阻應≤4Ω,如實測不足,需擴大水平接地體范圍。
(2)室外水平接地體和垂直接地體應敷設在土壤中,深度≥0.8m,接地網外緣各角應做成圓角,其半徑R=3.5m,室內一層地網敷設在層底板找平層內。
(3)接地網在回填土時,應將低電阻率土壤直接覆蓋水平接地體,盡量減少接地網的接地電阻。
(4)接地線應采用搭接焊接方式,其搭接長度應為扁鋼寬度的2倍或圓鋼直徑的6倍,焊接處涂瀝青防腐。
(5)所有設備安裝處、構架、支架、預埋件及電纜溝接地帶等均應敷設接地引線與接地網可靠焊接。
(6)室內外電纜溝內的預埋件應多處與接地網主干線相接,支架與接地網連接應可靠,設備接地引下線不得直接連接到電纜溝內的接地帶上。
(7)室內地面預埋件均應與本層地網牢固連接,嚴禁在一個接地線中串需要接地的部分。
(8)在土建施工時,如接地網主千線與基礎相碰時,主干線可適當移位或繞開,嚴禁將接地網主干線開斷。
(9)所有接地用材料均需做熱鍍鋅處理,接地裝置的施工應符合《電氣裝置安裝工程施工及驗收規范》。
(10)從室外主地網有多點(連接處應靠近垂直接地體)用接地扁鋼在粉刷層內沿內墻與屋頂避雷帶可靠連接。
(11)建筑物的柱體,樓板及屋頂內的鋼筋應分別引出一根與各層地網焊接。
(12)變壓器接地網后再與主接地網連接,變壓器接地網地下連接點至主接地網的地下連接點之間接地體的長度不小于15m。

針對不同變電所防雷設計應用采用相應的方案，可防范從雷擊浪涌對各級過電壓的侵襲與破壞。想要了解更多防雷方案， 歡迎咨詢安迅！
