電子電氣產品種類越來越多，應用領域也越來越廣廣泛，通信設備逐漸向小型化方向發展。在硬件設計中，為提高電子產品的使用壽命，尤其要注意電子產品耐沖擊電壓水平。電子產品耐沖擊電壓水平的一般都低于低壓配電裝置，因此很容易受到電壓波動-即浪涌電壓-的損害。220V電路系統中會產生持續瞬間可達到5000或10000V的電壓波動，也就是浪涌。

    浪涌又稱瞬態過電壓，是在電路中出現的一種瞬時的電壓波動，在電路中通常可以持續約百萬分之一秒。浪涌也叫突波，顧名思義就是超出正常工作電壓的瞬間過電壓。本質上講，浪涌是發生在僅僅幾百萬分之一秒時間內的一種劇烈脈沖。可能引起浪涌的原因有：重型設備、短路、電源切換或大型發動機。而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。

    浪涌保護器，也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。浪涌保護器在正常情況時，處于高電阻狀態，不發生漏流；當電路中出現過電壓時，浪涌保護器就會在極短時間內被觸發，將過電壓的能量漏流，保護設備；過電壓消失后，浪涌保護器恢復高阻狀態，完全不會影響電源的正常供電。防雷器是能承受數百安培大電流通過的過壓保護電子器件組合，并聯在供電線路、信號傳輸線路上使用。當遇到雷擊和高電壓大電流時其立即呈現短路，同時斷開總電源開關，使電腦設備受到保護。

最原始的浪涌保護器羊角形間隙，出現于19世紀末期，用于架空輸電線路，防止雷擊損壞設備絕緣而造成停電，故稱“浪涌保護器”。現代高壓浪涌保護器，不僅用于限制電力系統中因雷電引起的過電壓，也用于限制因系統操作產生的過電壓。

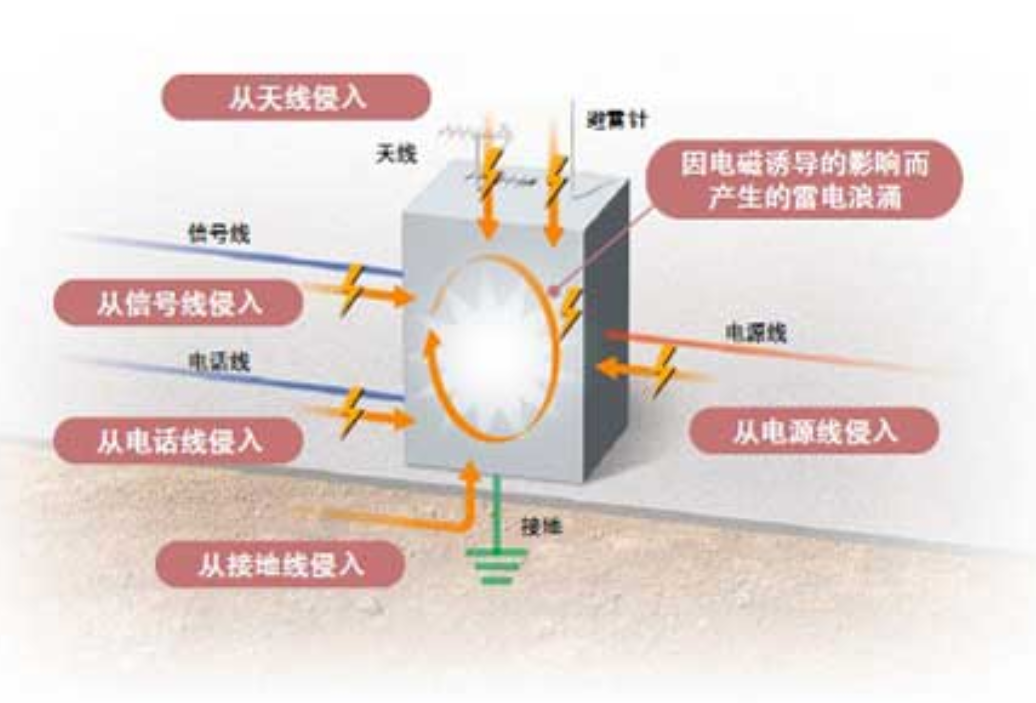

雷電天氣中，雷電脈沖可能會在電路中產生電壓波動。我國雷電區較多，雷電是在線路中產生浪涌電壓的一個重要因素，因此加強在低壓配電系統中的防雷電保護就顯得十分必要。由于通信網絡的大規模普及和通信設備的小型化趨勢，雷電對于通信設備的侵入路徑更多了。如下圖所示，天線、信號線、電源線、地線、網線都可成為其輸入路徑。

由此，對應有了電源浪涌保護器、通信浪涌保護器、LAN浪涌保護器、接地間SPD、天饋SPD等種類，不同種類對應不同的可能侵入路徑。安迅的防雷器產品一應俱全，并具有符合IEC61643-11測試標準的外置防雷器。此外，還具有不同應用方向的防雷器，比如CRCC認證浪涌保護器、光伏用浪涌保護器、CATV用浪涌保護器、耐壓防爆浪涌保護器等。

電涌保護器的電路根據不同需要，有不同的形式和組合方式。由于雷擊的能量巨大，需要通過分級泄放的方法，將雷擊能量逐步泄放到大地。第一級防雷器可以對于直接雷擊電流進行泄放；第二級防雷器是針對前級防雷器的殘余電壓以及區內感應雷擊電磁脈沖輻射LEMP的防護設備；第三級防雷器是對LEMP和通過第二級防雷器的殘余雷擊能量進行保護。

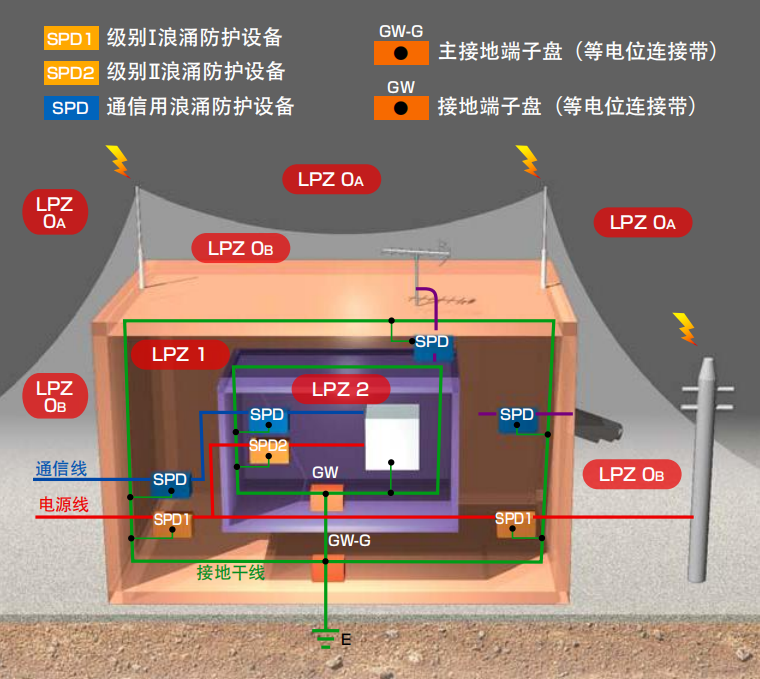

 如下圖所示，第一級防雷器將數萬至數十萬伏的浪涌電壓限制到2500—3000V，其雷電通流量不低于60KA。可防范10/350μs、100KA的雷電波，達到IEC規定的最高防護標準。殘壓值不大于2.5KV；響應時間小于或等于100ns。

 第二級防雷器進一步將通過第一級防雷器的殘余浪涌電壓的值限制到1500—2000V，最大沖擊容量為每相45kA以上，要求的限制電壓應小于1200V，雷電通流容量大于或等于40KA(8/20μs)；殘壓峰值不大于1000V；響應時間不大于25ns。

第三級保護將殘余浪涌電壓的值降低到1200V以內，使浪涌的能量不至于損壞設備。在電子信息設備交流電源進線端安裝的電源防雷器作為第三級保護時應為串聯式限壓型電源防雷器，其雷電通流容量不應低于10KA。

以上就是關于防雷器功能及其廣泛應用的介紹，希望對大家有所幫助。
