浪涌保護器（SPD）是電氣系統中不可或缺的防護設備，用于保護電力和信號線路上的設備免受雷擊浪涌和電網過電壓的損害。然而，不合理的選型可能導致防護失效，甚至造成設備損壞和經濟損失。以下是浪涌保護器選型的技巧和注意事項，助您選對SPD，保護設備安全。

為什么正確選型SPD至關重要？
保障設備安全：避免雷擊浪涌、電網波動對設備的損壞。
提升系統穩定性：減少設備因電壓波動頻繁宕機的風險。
降低維護成本：通過適當?shù)腟PD防護，減少設備維修和更換的支出。

SPD選型的核心參數解析
1、通流容量（Imax / Iimp）
定義：SPD承受浪涌電流的能力。
選型建議：
主配電柜（T1級）：Iimp ≥ 25kA（10/350μs）。
樓層配電箱（T2級）：Imax ≥ 40kA（8/20μs）。
終端設備（T3級）：Imax ≤ 20kA。
2、電壓保護水平（Up）
定義：浪涌電流通過SPD時，設備端子上的殘余電壓。
選型建議：
一級防護：Up ≤ 2.5kV。
二級防護：Up ≤ 1.7kV。
三級防護：Up ≤ 1.2kV，適合保護精密設備。
3、額定工作電壓（Uc）
定義：SPD在正常運行時能承受的最大持續工作電壓。
選型建議：
單相系統：Uc = 275V~320V。
三相系統：Uc = 385V。
直流系統：按直流電壓等級（如24V、48V、1500V）選擇。
4、響應時間（tA）
定義：SPD從檢測到浪涌到啟動保護的時間，單位為納秒。
選型建議：
tA ≤ 25ns，適合普通設備。
tA ≤ 10ns，適合精密設備和通信設備。
2.5 傳輸性能（插入損耗）
定義：SPD對信號傳輸?shù)挠绊懀瑔挝粸閐B。
選型建議：
插入損耗 ≤ 0.5dB，保證高傳輸性能。

根據場景選擇SPD的防護等級
1、一級防護（T1級）
功能：抵御直擊雷，泄放高能量浪涌。
適用場景：總配電柜、建筑物電源入口。
推薦參數：Iimp ≥ 25kA，Up ≤ 1.5kV。
2、二級防護（T2級）
功能：鉗制一級防護后的殘余浪涌，保護分配電箱和區域設備。
適用場景：樓層配電箱、工業分區配電柜。
推薦參數：Imax ≥ 40kA，Up ≤ 1.7kV。
3、三級防護（T3級）
功能：保護終端設備免受殘余浪涌和電壓波動的影響。
適用場景：服務器、計算機、監控設備等精密設備。
推薦參數：Imax ≤ 20kA，Up ≤ 1.2kV。 SPD選型的常見誤區及規避技巧
誤區一：通流容量越大越好
錯誤理解：認為更大的通流容量提供更好的保護。
實際情況：過大的通流容量會增加成本，且可能與實際需求不符。
規避技巧：根據場景和雷電風險選擇合適的通流容量。
誤區二：忽略電壓保護水平（Up）
錯誤理解：認為任何SPD都能保護設備。
實際情況：Up過高的SPD對精密設備保護不足。
規避技巧：優選低Up值的SPD，精密設備選Up ≤ 1.2kV。
誤區三：未考慮工作電壓（Uc）匹配
錯誤理解：SPD能適配任何電壓系統。
實際情況：Uc不匹配會導致誤動作或失效。
規避技巧：確保SPD的Uc與系統電壓一致。
誤區四：忽視響應時間
錯誤理解：認為所有SPD響應速度一樣。
實際情況：響應時間過長可能導致設備受損。
規避技巧：優選響應時間 ≤ 10ns 的SPD。
誤區五：忽視接地系統質量
錯誤理解：認為SPD無需良好接地。
實際情況：接地不良會降低SPD的泄放效果。
規避技巧：確保接地電阻 ≤ 10Ω，接地線連接可靠。

推薦品牌與型號

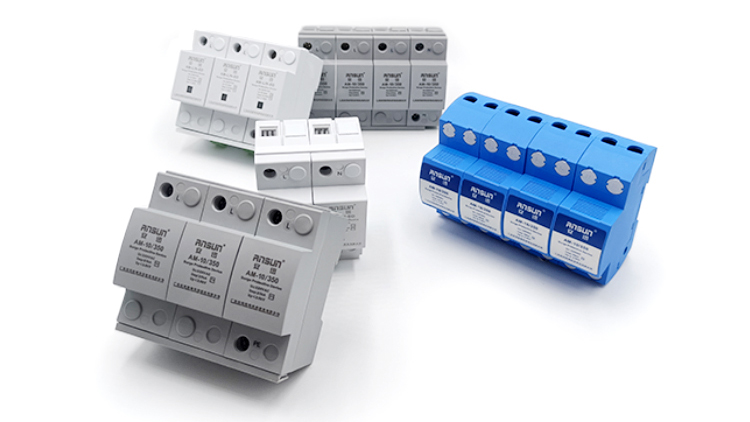

安迅（ANSUN）防雷科技
優勢：提供全級別SPD（T1、T2、T3）系列，支持模塊化設計。
高通流容量、低殘壓，適合工業、商業、家庭場景。
推薦型號：
T1級：AM-10/350（Iimp = 25kA，Up ≤ 1.5kV）。

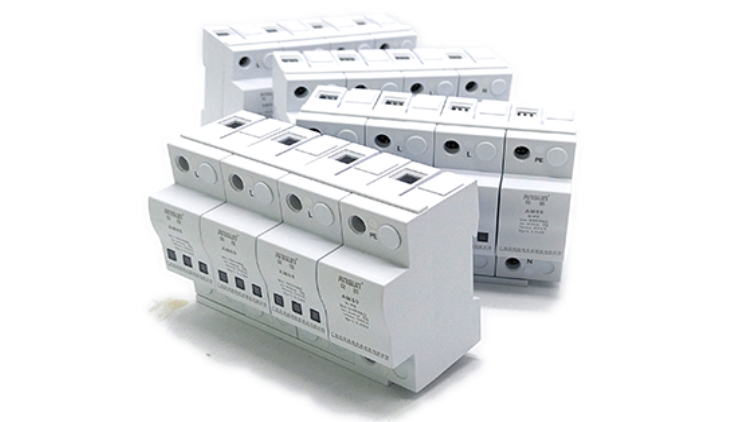

T2級：AM40（Imax = 40kA，Up ≤ 1.7kV）。

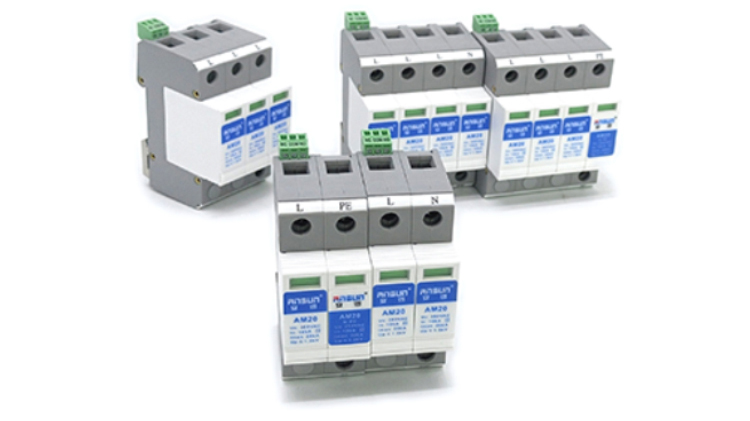

T3級：AM20（Imax = 20kA，Up ≤ 1.2kV）。

安裝與維護注意事項
1、專業安裝
浪涌保護器應安裝在配電箱的總開關或分支開關之后。
接地系統需良好，接地電阻≤10歐姆，接地線盡量短直。
2、定期檢查
定期檢查SPD的狀態指示燈，發現失效需及時更換。
雷雨季節后測試SPD性能，確保防護有效性。
3、配合多級保護
在雷電頻發地區，建議T1、T2、T3級SPD配合使用，形成多級防護。

浪涌保護器的選型直接關系到設備和系統的安全與穩定。通過了解核心參數和應用場景需求，并規避常見選型誤區，您可以選擇合適的SPD來保護電力和信號設備。
選安迅ANSUN專業品牌的SPD，不僅性能可靠，還能提供全方位的防護解決方案，您可以有效避免雷擊和電涌損失，保障設備安全，延長系統壽命。 廣東安迅防雷科技股份有限公司，是經國家科技部審核認定的“國家級高新技術企業”。公司擁有自主研發搭建的獨立防雷實驗室,具備同行業領先的測試能力水平，專注于提供通信、電力、煤礦、石化、安防、新能源、交通、工控等行業的防雷整體解決方案！
