模擬量信號往往用于精密測量和控制系統，對信號完整性和設備安全性要求極高。然而，雷擊、電網波動及開關瞬態干擾可能引發浪涌，導致信號失真、設備損壞甚至系統癱瘓。模擬量信號浪涌保護器（SPD） 通過快速響應和精準保護，能夠有效提升電子設備的性能與安全性。本文將深入探討其作用、工作原理及優化選擇策略。

一、模擬量信號浪涌的危害
1. 信號失真：浪涌電壓干擾模擬信號的穩定性，導致測量數據不準確，影響系統控制精度。
2. 設備損壞：高能量浪涌可能擊穿信號輸入端的敏感元件，如運放、電阻、電容等，造成設備永久損壞。
3. 系統可靠性下降：頻繁的浪涌沖擊會降低設備壽命，增加維護成本，甚至引發系統癱瘓。

二、模擬量信號浪涌保護器的工作原理
模擬量信號防雷器通過多級防護電路，在毫微秒級時間內響應，快速抑制浪涌電壓，保障設備安全運行。其核心工作機制包括：
1. 限壓型防護
壓敏電阻（MOV）：在過電壓瞬間降低阻值，將浪涌能量吸收并釋放到地，從而保護后端設備。
瞬態抑制二極管（TVS）：響應速度極快，能夠精確鉗位電壓至安全水平，適用于精密模擬信號保護。
2. 分流型防護
氣體放電管（GDT）：在高電壓沖擊時導通，形成低阻通路，將浪涌能量泄放至地，避免電流進入設備。
雙極型二極管：適用于雙向模擬信號線路保護，確保正負浪涌電壓均能有效抑制。
3. 多級保護架構
初級粗保護（GDT+MOV）：分流大部分高能量浪涌。
二級精細保護（TVS+低電容限流電路）：確保殘余浪涌被精確鉗位，不影響信號質量。 三、模擬量信號浪涌保護器如何提升設備性能與安全性
1. 提高信號穩定性
通過精準鉗位電壓，防止浪涌干擾信號，確保數據采集、傳輸的準確性。
適用于工業傳感器、PLC、DCS系統等，保證測量和控制精度不受干擾。
2. 延長設備壽命
降低雷擊、電網瞬態波動對信號端口的沖擊，減少關鍵元件（如運放、電阻網絡等）受損風險。
設備長期穩定運行，降低維護頻率和更換成本。
3. 提升系統安全性
保護敏感電子元件免受高壓沖擊，防止設備因雷擊或浪涌損壞導致生產事故。
適用于工業自動化、能源監測、通信基站、醫療設備等領域，確保關鍵系統安全運行。
4. 降低電磁干擾（EMI）
精確匹配信號頻率，采用低寄生電容設計，避免對信號傳輸速率和波形造成不必要的影響。
特別適用于高精度測量和弱信號傳輸環境，如實驗室儀器、醫療診斷設備等。

四、如何選擇合適的模擬量信號浪涌保護器，選購時應考慮以下關鍵因素：
1. 工作電壓匹配
選擇額定電壓略高于信號工作電壓的SPD，例如4-20mA信號一般選擇24V SPD，0-10V信號可選15V SPD。
2. 鉗位電壓與響應時間
TVS二極管的響應時間應低于1納秒，以確保浪涌瞬間被鉗位至安全電壓范圍。
3. 低電容設計
SPD的寄生電容應小于10pF，以免影響信號波形，特別是對于高頻模擬信號。
4. 泄放能力
保護器的沖擊電流承受能力（如8/20µs 10kA）需與實際應用環境匹配，以防止雷擊浪涌過載損壞。
5. 安裝方式與防護等級

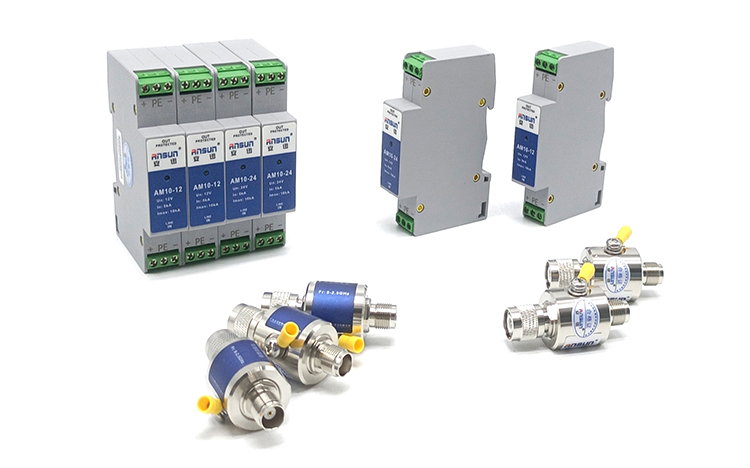

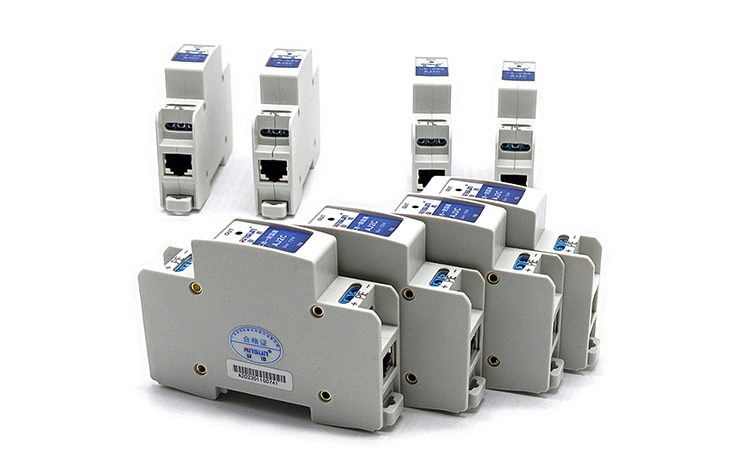

選擇適用于DIN導軌安裝、模塊化設計，且具備IP67等防護等級的產品，以適應不同工業環境需求。
6. 認證標準
優先選擇符合 IEC 61643-21（信號網絡防雷標準）、GB/T 18802.21 及UL認證的產品，確保安全性和可靠性。

模擬量信號浪涌保護器能迅速響應和鉗制瞬態過電壓，有效防止雷擊及其它浪涌事件對敏感電路的沖擊。綜合來看，采用高品質的安迅浪涌保護器可以大幅提升電子設備的性能、延長使用壽命，并為系統提供全方位的安全保障，使其在復雜電磁環境中仍能保持高效、穩定的運行。 廣東安迅防雷科技股份有限公司，是經國家科技部審核認定的“國家級高新技術企業”。公司擁有自主研發搭建的獨立防雷實驗室,具備同行業領先的測試能力水平，專注于提供通信、電力、煤礦、石化、安防、新能源、交通、工控等行業的防雷整體解決方案！
