在現代電氣系統中，配電箱是供電網絡的重要節點，承載著電力的分配和調控功能。然而，雷電浪涌和電網波動可能對配電箱中的設備及下游電路造成嚴重威脅。安裝防雷裝置，既是對系統的基本防護，也是保障設備安全和供電可靠的明智之選。以下內容將為您解析配電箱防雷裝置的重要性及其選購指南。

1. 為什么配電箱需要安裝防雷裝置？
1.1 抵御雷電浪涌，避免設備損壞
雷擊產生的雷電浪涌通過供電線路侵入配電箱，會對配電系統中的斷路器、繼電器、計量表等設備造成損害，甚至波及下游設備。
防雷裝置能夠吸收和泄放雷電浪涌電流，保護配電箱及其連接設備的安全。
1.2 防止供電中斷，提高系統可靠性
浪涌可能導致斷路器誤動作，造成供電中斷，影響生產和生活。
配電箱防雷裝置可以有效減少這種情況，保證供電連續性。
1.3 滿足規范要求
按照國家標準GB 50057《建筑物防雷設計規范》，在雷電高風險地區，建筑物的電氣系統入口處必須安裝浪涌保護器（SPD）。
配電箱作為重要電氣節點，安裝防雷裝置是必要措施。
1.4 降低維護成本
雷擊浪涌會導致電氣設備損壞，造成高額維修費用。
防雷裝置通過一次性投資，降低了設備故障和維護成本，經濟性更高。

2. 配電箱防雷裝置的工作原理
防雷裝置（浪涌保護器，SPD）通過以下方式保護配電系統：
浪涌電流分流：當雷電浪涌電壓通過線路傳導至配電箱時，SPD會將浪涌電流迅速引導至接地系統，從而保護設備。
電壓鉗制：SPD內部元件（如壓敏電阻、氣體放電管）會將浪涌電壓鉗制在安全范圍內，避免下游設備承受過高電壓。

3. 配電箱防雷裝置的必要性場景
3.1 家庭和商業建筑
保護家用電器（如電視、空調、路由器等）免受雷電損害。
商業樓宇中的智能化設備（如樓宇控制、安防監控）需要可靠防護。
3.2 工業生產場所
工業場所的配電系統需要對PLC、變頻器等設備進行防雷保護，保障生產連續性。
3.3 數據中心和通信基站
數據中心和通信基站中的服務器、交換機等對供電系統的穩定性要求高，需要強大的防雷能力。
3.4 光伏和新能源場景
光伏系統的配電箱是浪涌防護的關鍵節點，需要防雷裝置保護逆變器、匯流箱等設備。 4. 配電箱防雷裝置的關鍵參數
4.1 通流容量（Imax）
表示防雷裝置能承受的最大浪涌電流，單位為kA。
推薦值：
普通區域：Imax ≥ 40kA
雷電高發區：Imax ≥ 80kA
4.2 電壓保護水平（Up）
表示浪涌通過SPD后設備承受的剩余電壓。
推薦值：Up ≤ 1.5kV，對敏感設備保護效果更佳。
4.3 額定工作電壓（Uc）
表示SPD在正常工作狀態下可持續承受的最大電壓。
推薦值：
單相系統：Uc = 275V~320V
三相系統：Uc = 420V~690V
4.4 響應時間（tA）
SPD從檢測到浪涌到啟動保護的時間，單位為納秒（ns）。
推薦值：tA ≤ 25ns
4.5 模塊化設計與功能擴展
選擇支持模塊化更換的SPD，便于維護和升級。
配備失效指示或遙信接口，便于實時監控運行狀態。

5. 配電箱防雷裝置選購指南
5.1 確定應用場景與需求
雷電多發區：優先選擇高通流容量（≥80kA）的SPD。
普通商業建筑：選用Imax 40kA的標準型號即可滿足需求。
5.2 檢查產品認證與標準
確保產品符合IEC 61643-11和GB/T 18802.11國際和國家標準。
選擇通過ISO9001、CE認證的品牌，確保質量可靠。
5.3 關注防護等級
選擇適合配電箱位置的防雷等級：
一級防護（T1）：適用于主配電柜，防雷擊浪涌。
二級防護（T2）：適用于分配電箱，精細保護設備。
5.4 安裝與維護便捷性
模塊化設計，便于更換失效模塊。
配備失效指示窗口或遙信報警接口，方便故障監控和維護。

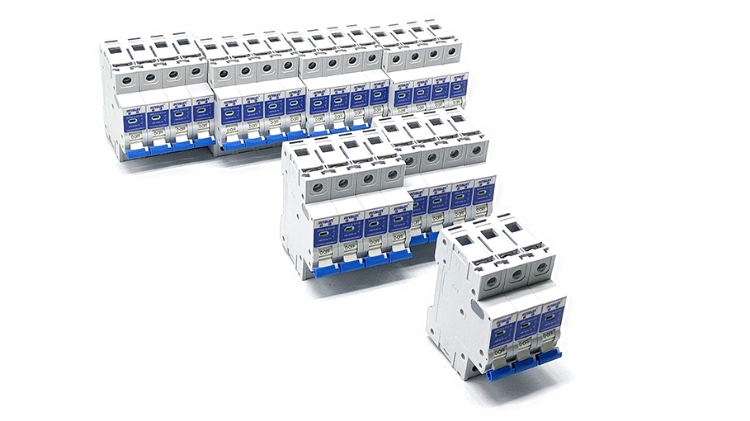

6. 推薦品牌與產品
安迅防雷（ANSUN）
優勢：
高通流容量，Up低，響應速度快。
模塊化設計，帶失效指示和遙信接口，便于監控與維護。
適用場景：工業、建筑、數據中心、光伏系統等。
提供從普通場景到高風險區域的全系列配電箱防雷裝置。

7. 安裝和維護注意事項
7.1 安裝規范
安裝在配電箱內的電源入口處或配電箱進線端。
接地系統需符合規范，接地電阻建議≤10歐姆。
7.2 定期維護
檢查防雷裝置的工作狀態（如狀態指示燈），發現失效需及時更換。
定期測試接地電阻，確保接地系統性能正常。
7.3 配合多級防護
配電箱防雷裝置通常與二級和三級保護器結合使用，形成完整防護體系。

配電箱是電力系統的中樞神經，安裝防雷裝置不僅是對設備的保護，更是對電力系統整體穩定性的保障。通過選擇高通流容量、低殘壓、快速響應的防雷裝置，您可以有效降低雷電浪涌的危害，為系統安全運行保駕護航。
選擇安迅ANSUN優質品牌的防雷裝置，不僅能確保產品性能可靠，還能為您提供全面的技術支持，讓“防患于未然”成為用電安全的智慧之選！  廣東安迅防雷科技股份有限公司，是經國家科技部審核認定的“國家級高新技術企業”。公司擁有自主研發搭建的獨立防雷實驗室,具備同行業領先的測試能力水平，專注于提供通信、電力、煤礦、石化、安防、新能源、交通、工控等行業的防雷整體解決方案！
