在現代電力系統中，弱電設備（如控制系統、通信網絡、監測儀器和自動化設備）廣泛用于調度、保護和監測。然而，這些設備通常工作電壓低、信號敏感、耐壓能力弱，因此雷電浪涌和電力系統瞬態過電壓會對其造成嚴重影響，甚至導致設備損壞、信號丟失、數據異常或系統癱瘓。
為確保弱電系統的安全運行，防止雷擊和電涌對信號傳輸和設備安全造成損害，必須安裝弱電專用浪涌保護器（SPD）。本文將詳細解析弱電SPD如何應對雷電挑戰，并幫助你正確選型和部署SPD，保障電力系統的可靠性和穩定性。

1. 為什么弱電系統需要浪涌保護？
1、弱電信號線路的主要電涌風險
弱電系統通常用于遠距離數據傳輸、設備聯網、信號采集，但在以下情況下，容易受到浪涌沖擊：
(1)雷擊感應浪涌：雷電感應產生的強電磁脈沖可能通過信號線路、通信端口、電源線侵入設備，導致損壞。
(2)地電位差干擾 ：遠距離傳輸的信號可能因地電位差異，導致電壓不穩，甚至損壞設備端口。
(3)工業電磁干擾（EMI）：變頻器、電機、開關電源等設備的電磁干擾，可能影響信號質量和設備穩定性。
(4)靜電放電（ESD）：低壓信號對靜電極為敏感，可能造成數據丟失或設備誤觸發。
(5)電網瞬態過電壓： 電力切換、短路故障可能影響PLC、傳感器、攝像頭、通信設備等弱電系統。
2、如果沒有浪涌保護，可能導致：
(1)RS485/RS232/CAN 設備端口損壞
(2)以太網交換機、攝像機端口燒毀
(3)信號畸變或丟失，導致系統誤觸發
(4)遠程監測 & SCADA 系統中斷，影響數據采集
(5)安防、廣播、視頻監控信號中斷，導致安全風險
3、弱電專用浪涌保護器的作用

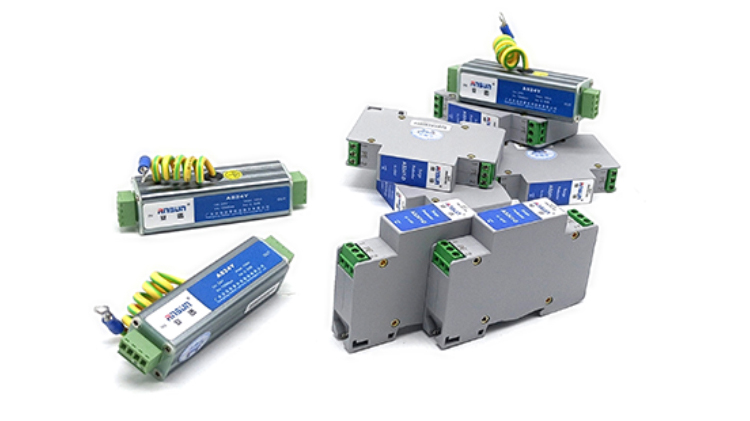

弱電專用浪涌保護器可以吸收浪涌、抑制高電壓、降低干擾，確保數據穩定傳輸，保護通信設備端口免受損害。
(1)防止雷擊感應浪涌，避免設備端口燒毀
(2)抑制電涌，防止地電位差損壞設備
(3)提高抗電磁干擾能力（EMI），防止誤觸發或數據丟失
(4)降低信號畸變，確保數據完整性，提高通信質量
(5)延長設備壽命，減少設備維修和更換成本 弱電專用浪涌保護器的工作原理
弱電浪涌保護器采用多級防護電路（氣體放電管 GDT、壓敏電阻 MOV、瞬態抑制二極管 TVS），確保信號端口安全穩定。
1、工作過程：
(1)信號正常傳輸：防雷器保持高阻抗狀態，不影響數據傳輸
(2)雷擊或電涌出現：GDT 觸發，將高電壓浪涌引導至地線
(3)MOV 啟動二級保護：限制過電壓，防止信號端口損壞
(4)TVS 細化保護：確保信號電壓穩定，不影響通信質量
(1)浪涌消失：防雷器恢復高阻抗狀態，繼續保護設備
2、優勢：
超快響應（≤25ns），適用于高速數據通信
多級防護，確保設備免受雷擊和電涌沖擊
對信號無影響，不會導致信號畸變或傳輸錯誤

弱電 SPD 的關鍵選型要素
1、 額定電壓（Uc）匹配設備工作電壓
信號 SPD 選型：
RS485/RS232/CAN 總線：Uc ≈ 5V/12V
以太網（PoE）：Uc ≈ 48V
光伏監控（4-20mA信號）：Uc ≈ 24V
電源 SPD 選型：
AC 220V 設備：Uc ≥ 275V
DC 48V 設備：Uc ≥ 60V
2、最大放電電流（Imax）決定防護能力
感應雷區域（普通保護）：Imax ≥ 10kA
高雷暴區域（加強保護）：Imax ≥ 20kA
直擊雷風險高的變電站：Imax ≥ 40kA
3、限制電壓（Up）越低越好
Up 值應低于設備耐壓能力，一般要求：
以太網 SPD：Up ≤ 600V
RS485 SPD：Up ≤ 90V
4-20mA SPD：Up ≤ 30V
4、 反應時間（tA）越短越好
弱電 SPD 反應時間通常 ≤ 25ns，高端產品可達 ≤ 10ns，確保瞬間攔截浪涌。
5、遠程監控和告警功能
具備狀態指示（綠-正常，紅-失效），部分 SPD 具備遠程監控功能，可與 SCADA 系統聯動，提高維護效率。

弱電系統在電力調度、監控和自動化中起著關鍵作用，雷電浪涌的影響不可忽視。通過科學選型和合理安裝浪涌保護器（SPD），可以有效降低雷電風險，確保電力系統安全穩定運行。
選對安迅防雷器，讓您的弱電系統遠離電涌威脅，運行更安全穩定！  廣東安迅防雷科技股份有限公司，是經國家科技部審核認定的“國家級高新技術企業”。公司擁有自主研發搭建的獨立防雷實驗室,具備同行業領先的測試能力水平，專注于提供通信、電力、煤礦、石化、安防、新能源、交通、工控等行業的防雷整體解決方案！
