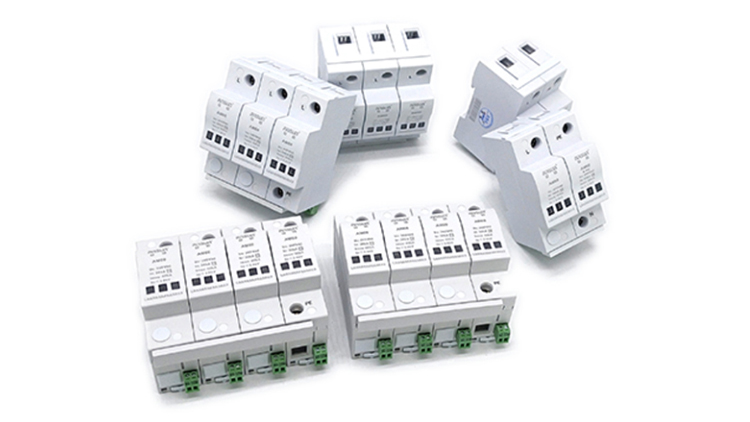

浪涌保護器（SPD, Surge Protective Device）在防止電涌和瞬態過電壓對設備損害方面起著重要作用。然而，在選擇、安裝和使用SPD時，人們常會存在一些誤區。以下是SPD的工作原理與常見誤區的解析，幫助更好地理解其功能和應用。

SPD的工作原理
1、核心元件：
SPD的核心元件通常是壓敏電阻（MOV）、氣體放電管（GDT）和瞬態電壓抑制二極管（TVS）。
這些元件在正常電壓范圍內保持高阻抗，一旦電涌或過電壓發生，迅速變為低阻抗狀態，將過電壓電流引導到地。
2、分流保護：
當電涌或過電壓進入電力系統時，SPD通過降低電阻，將電流引導至接地系統，將電壓限制在設備能夠承受的安全水平。
3、多級保護：
一級保護（I級 SPD）：安裝在建筑物主配電板，用于應對直接雷擊或高能電涌，承受10/350 µs波形測試。
二級保護（II級 SPD）：用于分配電箱，削減一級殘壓，保護設備免受感應雷和電力波動的影響。
三級保護（III級 SPD）：用于設備端口，提供精細保護，確保敏感設備免受殘余電涌沖擊。 常見誤區與真相
1. 誤區：所有電涌保護器都一樣
真相：SPD根據防護級別、應用場景和電涌容量分為不同類型。
I級 SPD處理高能雷擊電流（例如50kA以上）。
II級 SPD削減感應雷或次生電涌。
III級 SPD主要保護精密終端設備。
建議：根據設備敏感度和應用環境選擇合適的SPD。
2. 誤區：安裝一個SPD就能提供完全保護
真相：單一SPD無法提供全方位保護，需采用多級防護系統。
一級保護應對高能電涌。
二級保護進一步降低電壓。
三級保護確保終端設備的安全。
建議：在主配電箱、分配電箱和設備終端分別安裝SPD，形成三級防護系統。
3. 誤區：SPD可以永久使用
真相：SPD是消耗型設備，其內部元件（如MOV）會因多次電涌而逐漸老化。雷電頻發地區的SPD老化速度更快。
建議：定期檢查SPD的狀態指示燈或監控功能，發現失效及時更換。
4. 誤區：只保護電源線路即可
真相：電涌可以通過電源線、信號線、網絡線等多種途徑進入設備。

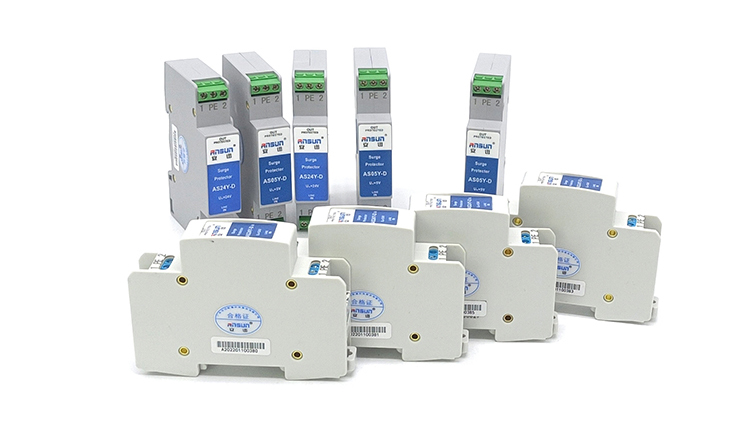

建議：為敏感設備（如監控系統、服務器）同時安裝電源SPD和信號SPD，提供全面防護。
5. 誤區：接地不重要
真相：SPD的效果高度依賴接地系統。如果接地電阻過高，電涌無法被有效引導，保護功能大幅削弱。
建議：確保接地系統良好，接地電阻應控制在10歐姆以下，并定期檢測接地系統。
6. 誤區：SPD不需要定期維護
真相：電涌事件可能導致SPD性能下降，定期維護和檢查可以及時發現隱患。
建議：制定維護計劃，尤其在雷雨季節前后，檢查SPD的狀態指示燈或遠程監控數據。
7. 誤區：越便宜的SPD越劃算
真相：低成本SPD可能無法通過國際標準測試，防護能力和壽命有限。
建議：選擇通過IEC 61643-11等國際標準認證的高質量產品。
8. 誤區：安裝位置無關緊要
真相：SPD的安裝位置會影響其效果。安裝得太遠可能導致電涌在設備前傳播。
建議：安裝SPD時，盡量靠近被保護設備，并確保線路間距最短。
9. 誤區：SPD適用于所有電壓
真相：SPD的工作電壓（Uc）需匹配電力系統。例如，220V單相系統的Uc通常為275V，而380V三相系統的Uc則為440V。
建議：根據電力系統的額定電壓選擇合適的SPD，避免誤觸發或保護不足。
10. 誤區：電涌僅在雷雨天發生
真相：雖然雷擊是電涌的主要來源，但日常設備啟動、電網故障也可能引發電涌。
建議：即使在非雷雨季節，也應確保SPD處于良好狀態，防范電網內部電涌。

浪涌保護器是現代電氣系統中不可或缺的安全裝置，但其使用需要科學規劃和正確選擇。避免上述誤區、結合正確的使用方式，可以最大程度地發揮SPD的防護作用，從而保障設備和系統的穩定運行。  廣東安迅防雷科技股份有限公司，是經國家科技部審核認定的“國家級高新技術企業”。公司擁有自主研發搭建的獨立防雷實驗室,具備同行業領先的測試能力水平，專注于提供通信、電力、煤礦、石化、安防、新能源、交通、工控等行業的防雷整體解決方案！
