在雷雨季節，4-20mA信號傳輸系統（常用于工業傳感器和控制系統）特別容易受到雷擊和電涌的影響。電涌可能通過傳感器線路進入系統，導致設備損壞或信號失真。因此，使用4-20mA信號避雷器是保護這些系統的重要手段。以下是幾項關鍵的防雷措施，確保系統在雷雨季節的穩定運行。

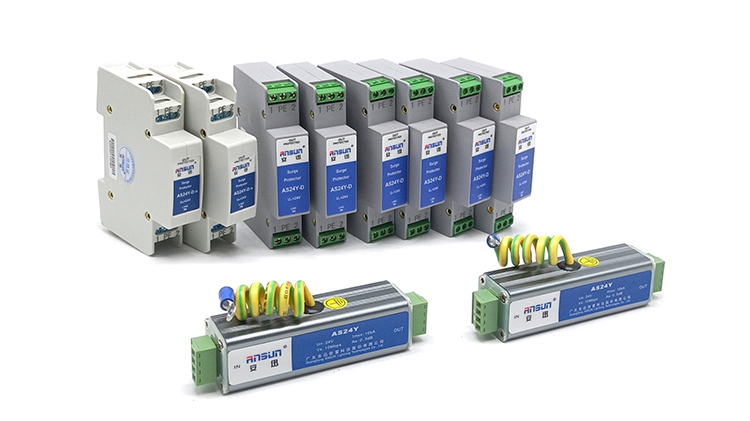

一、4-20mA信號避雷器的主要功能
4-20mA信號避雷器通過以下方式保護工業控制系統：
電涌抑制：吸收雷擊和感應雷產生的電涌，防止高電壓通過傳感器線路進入設備。
電壓限制：將電涌電壓限制在設備可接受的范圍內，防止電子元件損壞。
快速響應：避雷器具有極快的響應時間，能在電涌產生的瞬間保護設備。 二、4-20mA信號避雷器防雷措施
2.1 信號線路的避雷器安裝
安裝位置：信號避雷器應安裝在信號源和控制設備之間的關鍵點，盡量靠近受保護設備的信號輸入端。這可以在雷電發生時，第一時間吸收電涌能量，避免電壓傳導至設備。
地線接入：確保避雷器接地良好。接地線越短越好，減少阻抗。避雷器通過接地將電涌能量導入地下，避免電涌進入設備。
2.2 多級防護
分級防護設計：結合多級防雷系統，在主電源入口安裝一級電力避雷器（Type 1），在設備附近安裝二級避雷器（Type 2）或三級避雷器（Type 3）。信號避雷器作為精細級防護，防止小電壓波動損壞精密的傳感器設備。
2.3 定期檢測與維護
檢查接地系統：雷雨季節前，定期檢查接地系統，確保接地電阻低于10歐姆。接地不良會導致避雷器失效，無法及時釋放電涌能量。
狀態監控：優質信號避雷器通常配備狀態指示功能，定期監測避雷器的工作狀態，避免避雷器在雷電頻發時失效。
2.4 安裝屏蔽和接地
電纜屏蔽：使用屏蔽電纜并將其連接至接地點，防止感應雷或靜電通過電纜進入控制系統。
信號隔離：通過使用隔離變送器將傳感器信號與系統隔離，進一步增強防護效果。
2.5 合理布線
信號線與電源線分離：確保信號線與高壓電源線分開布置，避免感應電涌或干擾。
短距離布線：盡量縮短信號傳輸線的長度，減少雷電感應的影響。

三、4-20mA信號避雷器選購建議
在雷雨季節保護4-20mA信號設備時，選購避雷器時應考慮以下幾點：
通流容量：選擇通流容量高（如10kA至20kA）的信號避雷器，尤其是在雷電多發區域。
低殘壓：確保避雷器在電涌發生時能將殘壓限制在設備承受范圍內，一般殘壓低于1.0kV更為理想。
響應時間：避雷器的響應時間應足夠快，通常應小于25納秒，確保在雷擊時能快速保護設備。

雷雨季節使用4-20mA信號避雷器保護傳感器和控制系統是防雷的重要手段。通過正確安裝避雷器、接地、以及采取多級防護措施，可以大幅減少雷擊和電涌對設備的損害風險。同時，定期維護避雷器的狀態，確保在雷電頻發時提供有效防護，是保證設備安全運行的關鍵。
