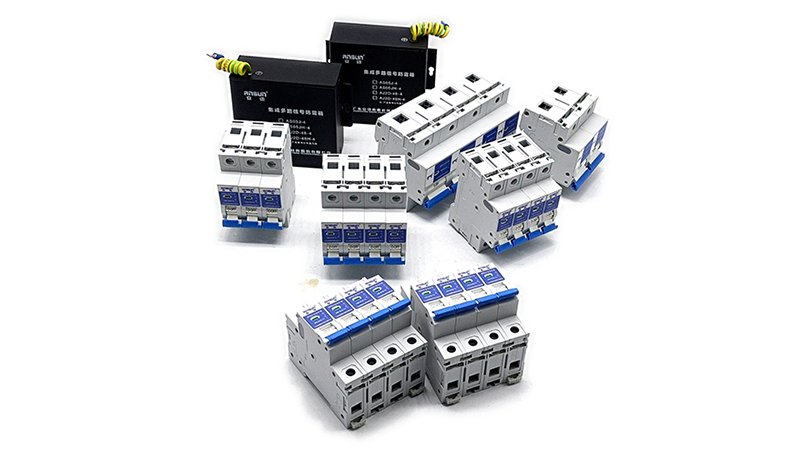

混合型浪涌保護器（Hybrid Surge Protection Device）結合了多種浪涌抑制技術，如壓敏電阻（MOV）、氣體放電管（GDT）、瞬態抑制二極管（TVS）等，以提供更全面的電壓保護。由于其多元設計，理解和區分混合型浪涌保護器的參數是選擇合適設備的關鍵。以下是主要參數及其含義的詳細解析：

一、混合型浪涌保護器的主要參數
1、標稱電壓（Un）
定義：浪涌保護器在正常工作條件下適用的額定電壓，通常表示為交流或直流電壓。
作用：確定浪涌保護器適用于何種電力系統，必須與系統的工作電壓匹配。
典型值：220VAC、380VAC、48VDC等。
2、最大持續運行電壓（Uc）
定義：浪涌保護器在不發生故障或損壞的情況下，能夠連續承受的最高電壓。
作用：確保浪涌保護器在電力系統的正常電壓波動范圍內能夠穩定運行。
典型值：275VAC、320VAC等（視系統電壓而定）。
3、電壓保護水平（Up）
定義：在指定的放電電流條件下，浪涌保護器將瞬態過電壓鉗位在其端子的電壓值。
作用：反映浪涌保護器的電壓抑制能力，Up值越低，設備受到的電壓沖擊越小。
典型值：<1.5kV、<2.5kV等（根據應用需求選擇）。
4、標稱放電電流（In）
定義：浪涌保護器在8/20μs波形下能夠承受的標準放電電流值，用于測試浪涌保護器的耐久性。
作用：反映浪涌保護器在常見浪涌事件中的保護能力。
典型值：10kA、20kA等。
5、最大放電電流（Imax）
定義：浪涌保護器在一次浪涌事件中能夠承受的最大8/20μs波形放電電流值。
作用：表明浪涌保護器能夠處理的極限浪涌電流，是防護能力的上限指標。
典型值：40kA、80kA、100kA等。
6、響應時間（tA）
定義：浪涌保護器從檢測到過電壓到開始動作所需的時間。
作用：響應時間越短，設備在浪涌事件中的保護效果越好，避免過電壓影響設備。
典型值：<25ns、<100ns等。
7、泄漏電流（Il）
定義：浪涌保護器在正常工作電壓下通過的電流。
作用：泄漏電流越低，對電力系統的影響越小，尤其在長期使用中影響設備的穩定性和能耗。
典型值：<1mA、<5mA等。
8、動作次數（N）
定義：浪涌保護器在其使用壽命內能夠有效應對的浪涌事件次數。
作用：動作次數越多，浪涌保護器的耐用性越好，可以處理更多的浪涌事件。
典型值：數千次到數萬次，取決于設計和應用環境。
9、溫度范圍
定義：浪涌保護器能夠正常工作的環境溫度范圍。
作用：確保浪涌保護器在特定的環境條件下（如高溫、低溫）能夠正常工作。
典型值：-40°C 至 +85°C（取決于產品設計）。
10、防護等級（IP）
定義：浪涌保護器外殼防護等級，表示其防塵和防水能力。
作用：確定浪涌保護器適用于何種安裝環境（如室內、室外、工業環境等）。
典型值：IP20、IP65等。 二、如何區分和選擇混合型浪涌保護器
1、根據電力系統的要求
電壓匹配：確保標稱電壓（Un）和最大持續運行電壓（Uc）與電力系統的額定電壓相符，避免電壓不匹配導致的保護失效。
2、根據設備的敏感性
電壓保護水平（Up）：對于精密設備，選擇電壓保護水平較低的浪涌保護器，以減少過電壓對設備的影響。
響應時間（tA）：對于對瞬態過電壓非常敏感的設備，選擇響應時間短的浪涌保護器，以提供更快速的保護。
3、根據浪涌事件的頻率和強度
放電能力（In和Imax）：根據所在區域的雷電活動頻率和強度，選擇適合的標稱放電電流和最大放電電流，確保浪涌保護器能夠處理常見的浪涌事件。
4、根據使用環境
溫度范圍和防護等級（IP）：如果浪涌保護器需要安裝在室外或惡劣環境中，選擇具有寬溫度范圍和高防護等級的產品，以確保其可靠性。
5、考慮設備的長期使用
泄漏電流（Il）和動作次數（N）：對于長期運行的設備，選擇泄漏電流低、動作次數高的浪涌保護器，以確保其長時間穩定運行，不影響設備的使用壽命。

混合型浪涌保護器通過結合多種保護元件，為電力系統和設備提供了廣泛的防護。理解這些關鍵參數有助于選擇最適合的浪涌保護器，確保設備免受雷擊和電力浪涌的損害。如果有需要，可以咨詢安迅專業防雷工程師或相關技術人員，獲取更詳細的指導和幫助。
