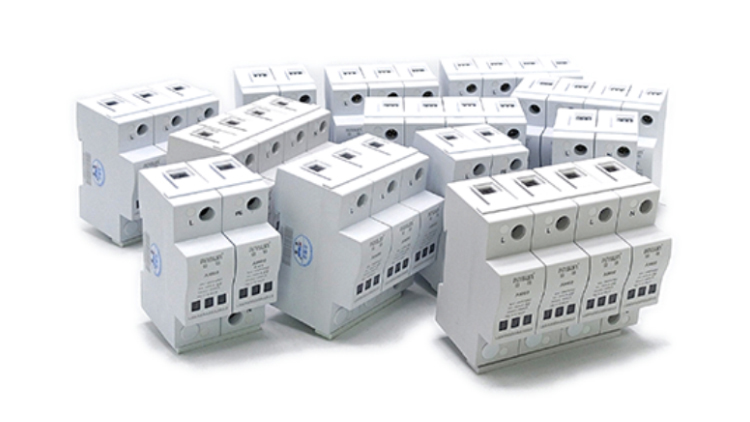

交流防雷器模塊（AC Surge Protective Device, SPD）是保護電子設備免受雷電浪涌或電力系統過電壓損害的關鍵裝置。它通過在電網出現過電壓時迅速反應，限制電壓波動，將過電壓引導至地，從而保護電子設備的安全。以下是交流防雷器模塊的工作原理和其在保護電子設備中的作用：

一、交流防雷器模塊的工作原理
交流防雷器模塊的基本工作原理是利用非線性電壓限制元件來吸收或分流過電壓，并將其安全地引導至地線。其核心組件包括壓敏電阻（MOV）、氣體放電管（GDT）、瞬態抑制二極管（TVS）等。
保護。

交流防雷器模塊的主要元件
壓敏電阻（MOV）：這是最常見的浪涌抑制元件，具有非線性特性，能夠快速響應電壓突增。
氣體放電管（GDT）：在高壓情況下，氣體放電管的內部氣體電離形成導電通道，允許大電流通過。
瞬態抑制二極管（TVS）：用于更精確的過電壓保護，具有快速響應時間，適合精密設備保護。
熱脫扣裝置：在防雷器內部，當防雷元件因浪涌過多而損壞時，熱脫扣裝置會將電路斷開，防止過熱或火災。

工作過程
1、正常運行時：在電網電壓正常時，防雷器內部的MOV、GDT和TVS二極管等元件處于高阻態，不導通，不影響交流電的正常供電。
2、浪涌發生時：
當雷擊或電力系統出現瞬態過電壓時，過電壓沿著電源線傳導至電子設備。
防雷器中的MOV迅速導通，將高壓浪涌電流引導至接地線，限制電壓幅度，防止過電壓沖擊電子設備。
如果浪涌電流較大，MOV可能會與GDT協同工作，GDT被擊穿后將大部分雷電流迅速分流至地。
TVS二極管則會在MOV和GDT未能完全限制的情況下，對剩余的較小過電壓進行精細化的保護。
3、恢復正常狀態：當過電壓消失，電壓恢復到正常范圍時，防雷器內部的MOV、GDT、TVS等元件會自動恢復到高阻態，防雷器重新處于待機狀態，隨時準備應對下一次浪涌。 二、交流防雷器模塊的應用場景
1、家庭與辦公環境：用于保護計算機、電視、家用電器等電子設備免受雷擊或電網浪涌的損害。
2、工業場所：用于保護工廠內的控制系統、電機、傳感器等關鍵設備，防止因電壓浪涌導致的生產停機和設備損壞。
3、數據中心：保護服務器、路由器、交換機等敏感設備，確保數據安全和網絡穩定。
4、通信基站：用于保護基站中的通信設備和電力系統，確保通信網絡在雷電天氣下的可靠性。

三、交流防雷器模塊的優勢
1、快速響應：防雷器能夠在納秒級時間內響應電壓突變，快速啟動保護，極大地減少了過電壓對電子設備的沖擊。
2、高能量吸收能力：現代交流防雷器模塊能夠處理較大的浪涌能量，確保在強雷電環境中依然能有效工作。
3、多級保護：通過多個元件的協同工作，防雷器可以分階段吸收和泄放浪涌能量，提供更精細的保護。
4、自動恢復：在浪涌過后，防雷器自動恢復正常狀態，不影響設備的持續運行。

四、維護與注意事項
1、定期檢查：定期檢查防雷器的外觀及指示燈狀態，確保其處于正常工作狀態。發現防雷器損壞或異常時，應及時更換。
2、正確安裝：防雷器應與接地系統良好連接，確保泄放路徑暢通。安裝時應遵循廠家建議和電氣規范，避免錯誤接線。
3、定期測試接地系統：確保接地電阻符合要求（通常小于10Ω），以保證雷電流能迅速泄放。

交流防雷器模塊通過其快速響應機制和強大的能量吸收能力，有效地保護了電子設備免受雷擊和電網過電壓的危害。它在家庭、工業和通信等領域的廣泛應用，證明了其在保障設備安全、減少設備故障和延長設備壽命方面的不可替代性。定期檢查和維護這些防雷設備，可以確保它們在關鍵時刻發揮最大效能，守護電子設備的安全運行。
