防浪涌保護器（Surge Protection Device, 防雷器）是保護電氣和電子設備免受電涌和雷擊影響的關鍵裝置。以下是防浪涌保護器的分類與原理的全面解析：

一、防浪涌保護器的分類
1、按應用領域分類

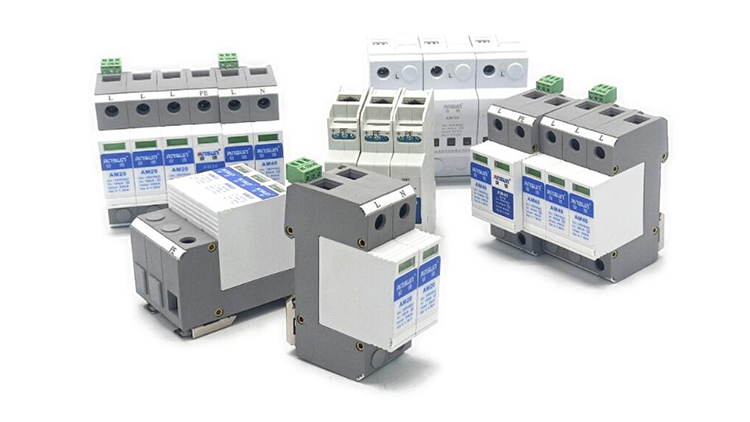

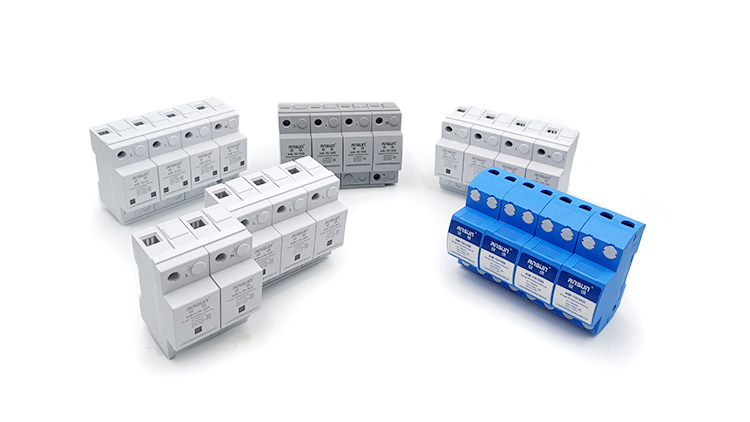

電源浪涌保護器（防雷器）：主要用于電力系統，保護電源線路及電氣設備。

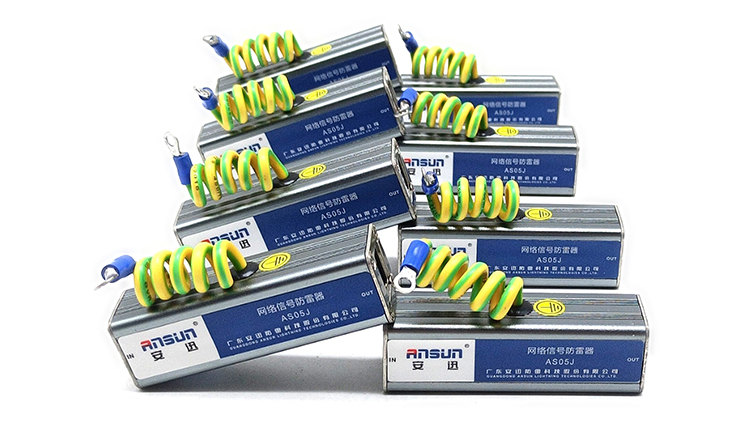

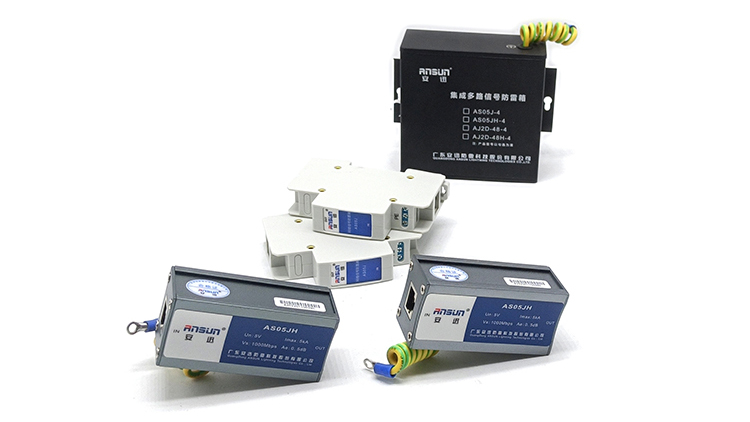

信號浪涌保護器：保護通信、數據和控制信號線路，如電話線、以太網線、光纖線路等。
新能源浪涌保護器：專為直流電壓設計，適用于光伏和儲能系統。
工業浪涌保護器：適用于高雷電活動區域和嚴苛工業環境，如工業控制系統、PLC、變頻器、電動機等。
2、按結構類型分類
氧化鋅壓敏電阻型（MOV）：以氧化鋅壓敏電阻為核心元件，具有快速響應、低殘壓特性。
氣體放電管型（GDT）：通過氣體放電管放電，將浪涌電壓迅速導入地面。
硅碳保護器型（SCP）：采用硅碳材料，具有高能量吸收能力和較低的殘壓。
金屬氧化物半導體型（MOSFET）：使用MOSFET結構，具有高速響應和高壓耐受能力。
3、按保護方式分類
單級保護：僅采用一個防雷器，適用于較低的浪涌保護需求。
多級保護：采用多個防雷器級聯，形成多級保護系統，適合高風險環境。
4、 按保護級別分類
T1 防雷器：用于防止直接雷擊電流，安裝在建筑物的主配電板或電源入口處。能夠承受高能量的雷擊電流，通常安裝在雷電保護區的邊界。
T2 防雷器：用于防止間接雷擊和操作過電壓，安裝在分配電板或設備前端。用于保護電氣設備免受感應過電壓和操作過電壓的影響。
T3 防雷器：用于終端設備的精細保護，安裝在設備插座或電源入口處。提供更精細的保護，確保設備在末端使用的安全。 二、防浪涌保護器的工作原理
1、能量吸收和分流
· 原理：當電涌或雷電波侵入時，防浪涌保護器的核心元件（如MOV、GDT）會迅速導通，將浪涌電能引入地面，保護設備免受高電壓沖擊。
· 特性：MOV的壓敏特性，GDT的氣體放電特性，使其能夠迅速響應并將浪涌能量轉化為熱能散失。
2、電壓限制和吸收
· 原理：防浪涌保護器通過降低電壓峰值，限制系統電壓在安全范圍內，防止設備因高電壓而損壞。
· 特性：MOV的非線性特性、GDT的氣體放電特性，使其能有效限制和吸收浪涌電壓。
3、快速響應和恢復
· 原理：防浪涌保護器具有快速響應時間，能夠在微秒級時間內完成電涌的導通和吸收。
· 特性：MOV的響應時間小于1納秒，GDT的響應時間在幾微秒，確保設備得到及時保護。

三、防浪涌保護器的關鍵性能指標
1、額定電壓
表示防浪涌保護器能夠長期承受的最大電壓，通常與設備的額定電壓匹配。
2、最大放電電流
表示防浪涌保護器在一次浪涌中能夠承受的最大電流，通常以kA（千安）為單位。
3、殘壓
浪涌保護器在浪涌電流通過時，仍能保持的電壓，越低越好，越能保護設備。
4、響應時間
表示防浪涌保護器從檢測到浪涌到導通的時間，時間越短，保護效果越好。
5、壽命和耐久性
表示防浪涌保護器在正常使用條件下，能工作多少次浪涌，通常以次/年為單位。 四、防浪涌保護器的安裝建議
1、安裝位置
電源線：在電源進線處安裝，靠近電源設備。
信號線：在信號線進線處安裝，靠近信號設備。
保護級別：根據設備的重要性和風險等級，選擇單級或多級保護。
2、接地要求
確保防浪涌保護器的接地線連接良好，接地電阻小于4歐姆，保證浪涌能量快速安全泄放。
3、防護等級
選擇防護等級高的浪涌保護器，如IP65、IP66，適應室外環境的需求。
4、定期檢查和維護
定期檢查浪涌保護器的狀態，確保其工作正常。檢查電壓指示燈、外觀和電氣性能，必要時更換損壞的保護器。 五、防浪涌保護器的應用場景
1. 家庭和辦公環境
用途：保護家庭和辦公電器設備，如電腦、電視、網絡設備等。
安裝位置：電源插座、配電箱。
2. 工業環境
用途：保護工業控制設備和電氣設備，如PLC、變頻器、傳感器等。
安裝位置：工業控制柜、配電室。
3. 通信和數據中心
用途：保護通信設備和數據中心設備，如服務器、交換機、路由器等。
安裝位置：通信機房、數據中心。
4. 公共基礎戶外設施
用途：保護戶外電氣設備和通信設備，如基站、監控攝像頭、路燈、變電站等。
安裝位置：戶外配電柜、設備箱。

防浪涌保護器是保障電氣和電子設備安全的重要設備，選擇合適的浪涌保護器，并進行正確的安裝和維護，可以有效減少設備損壞和經濟損失。了解其分類、原理和關鍵性能指標，有助于選擇最適合的保護方案。如果有需要，可以咨詢安迅專業防雷工程師或相關技術人員，獲取更詳細的指導和幫助。
