一、試品與波形設置：
1.1試品：
單片包封20—40kA共三片并聯，試品分為兩組如下表：
|
組別 |
Uc（V） |
In（kA） |
|
A組 |
420 |
20 |
|
B組 |
750 |
20 |
1.2波形：

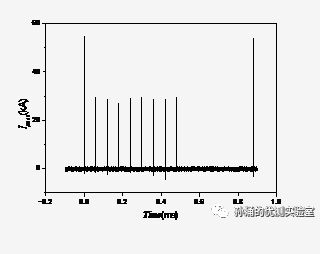

10脈沖8/20μs典型實驗波形，首尾幅值=2倍中間8脈沖幅值，時間間隔為：前九個脈沖間隔60ms，最后一個脈沖間隔400ms。在施加10脈沖的同時，施加工頻255V/100A的電源。此典型波形已經寫入我國QX行業標準與正在起草的萊茵Tuv的2pgf技術認證標準，為研究線路中傳輸?shù)亩嗝}沖對浪涌保護器的性能測試規定波形。如圖：
二、A組試品測試不同幅值多脈沖的結果。
|
電流（首尾-中間） |
脈沖數 |
沖擊后壓敏電壓 |
現象 |
|
60—30 |
9 |
— |
起火 |
|
40—20 |
10 |
— |
全部脫扣 |
|
30—15 |
10 |
680 |
5s后脫扣1片 |
|
30—15 |
10 |
670 |
完好 |
A組試品設計的防護單脈沖為In=60kA，但在10脈沖的作用下，60-30kA的幅值，均在第7個沖擊時發生損壞，最終在255V/100A電源作用下起火。下調測試幅值發現在10脈沖40-20kA的幅值，試品雖然在沖擊過程中沒有損壞，但在沖擊后瞬間全部脫扣；在10脈沖30-15kA的幅值，使用了2只試品，期間測試后出現了一片脫扣，可以大概預測此10脈沖幅值是該類浪涌保護器設計的耐受極限。

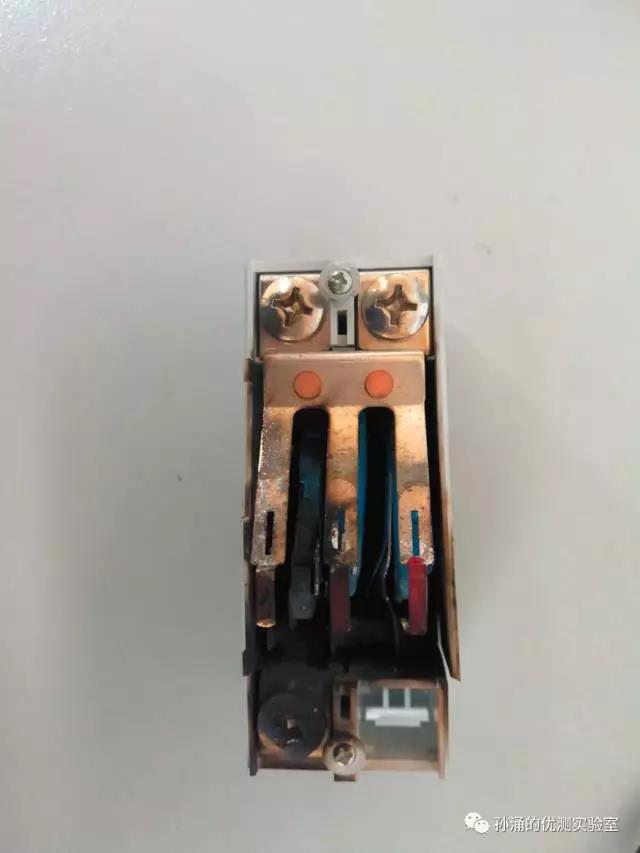

狀態照片
A組試品 10脈沖60—30kA
三、B組試品測試不同幅值多脈沖的結果。
|
電流（首尾-中間） |
脈沖數 |
沖擊后壓敏電壓 |
現象 |
|
60—30 |
10 |
— |
起火 |
|
50—25 |
10 |
1117/1109 |
表面溫度90/完好 |
|
50—25 |
10 |
1183/1171 |
脫扣2片 |
|
40—20 |
10 |
1125/1112 |
完好 |
|
40—20 |
10 |
1115/1106 |
完好 |
B組試品設計的防護單脈沖為In=60kA，但在10脈沖的作用下，60-30kA的幅值，均在第9個沖擊時發生損壞，最終在255V/100A電源作用下起火。下調測試幅值發現在10脈沖50-25kA的幅值，試品雖然在沖擊過程中沒有損壞，但在沖擊后發生脫扣2片以及表面溫度到達脫扣臨界等情況；在10脈沖40-20kA的幅值，使用了2只試品，期間測試后均完好，冷卻后測試啟動電壓也完全正常?？梢灶A(yù)測此10脈沖幅值是該類浪涌保護器設計的耐受極限。

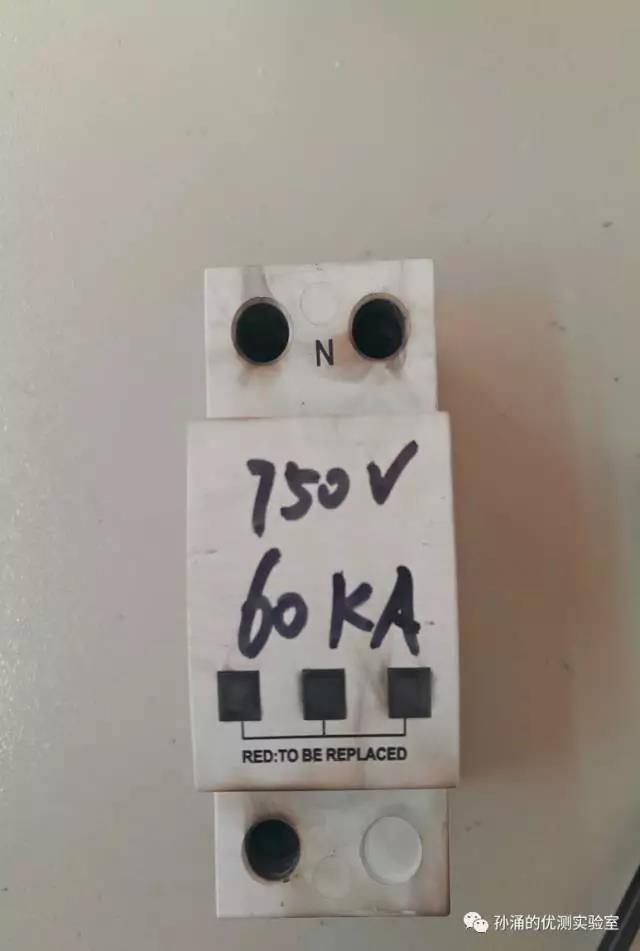

狀態照片：
B組試品 10脈沖60—30kA
四、測試小結
（1） 按單脈沖設計的浪涌保護器，其In幅值無法通過10脈沖等同幅值測試。
（2） 按測試結果推算，按浪涌保護器設計的單脈沖0.5In幅值計算，可以通過1次10脈沖等同幅值測試。
（3） 浪涌保護器使用芯片的啟動電壓越高，在同等單脈沖通流能力的基礎上，具有更高的10脈沖耐受能力。
