分析光伏組件現場分布情況，臥龍光伏電站沿江光伏組件區域可分為沿江山坡區域和沿江平坦區域，兩區域中間間隔明顯,主要檢測沿江平坦區域的地網接地電阻。現場測算沿江平坦區域地網對角線長度d約為200m。D為電流極C點與
被測接地裝置邊緣的距離，應為被測接地裝置最大對角線長度的4~5倍,考慮現場環境條件,取最大對角線長度的4倍,即D=4 d=800 m。

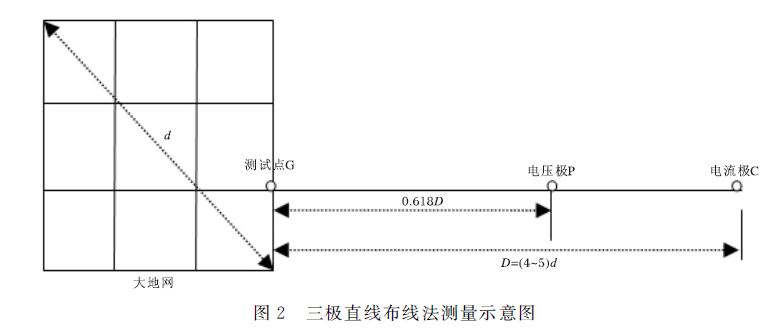

(2)選定電流極C點和電壓極P點。根據現場環境情況,電流極C點選在沿環庫公路南端，距測試點距離約800 m位置。電壓極P點置于零電位區,選在沿環庫公路南端,距測試點距離約500 m位置(見圖1)。
(3)打入地樁。在電流極C點和電壓極P點位置上,分別將作為電流極和電壓極的地樁打人地下,樁深依據現場土壤性質和狀況確定,一般情況下不小于0.5 m,使地樁與土壤緊密接觸。為
保證整個電流回路阻抗夠小和設備輸出電流足夠大,應根據情況增加電流極C點的探針數量,以增大與土壤的接觸面積,有利于減小電流極的接地電阻[4]。
由于本次測量地土質多為江邊砂質土,土壤電阻率在1000Q●m以上,為減小電流測試極電阻,首先用一根0.5m的不銹鋼金屬樁作為電流極打入緊密土壤中,使用KD2571B接地電阻測試儀對電流極進行接地電阻測量,三次測量平
均值為55. 90 n。再在電流極C點周圍選取三點并組成等腰三角形,使電流極C點處在等腰三角形底邊的中心位置,將三根0.5m的不銹鋼金屬樁分別打入緊密土壤中,再用金屬導線將其連成一個閉合電流接地組合極,使用KD2571B接地
電阻測試儀對電流極進行接地電阻測量,三次測量平均值為20.80Q。由此可見,增大電流接地極與土壤的接觸面積可以極大地減小電流極的接地電阻。安迅防雷www.tianhengkj.cn
(4)規范布線。從測試點向電流極C點和電.壓極P點布置測試線,并與地樁和大地網測試儀可靠連接。注意兩條測試線間保持足夠的距離，以減少互感耦合對測試結果的影響。
(5)接地電阻測試。將大地網測試儀與測試線、電源線可靠連接,自檢正常后對測試點正式測量。共進行了三次測量5]，測量值分別為:0. 66 0、0. 61 2、0. 63 n,平均值為0.63 Q。
4檢測要點分析
(1)因地制宜確定布線方法便于測試工作展開。大地網檢測相對于普通小型地網檢測,其輔助極與測試點相對較遠,選點難度大,測試線相對較長,布線難度大，因此現場勘察顯得十分重要，
因地制宜確定布線方法便于測試工作展開。臥龍光伏電站沿江光伏組件區域東西向受地理環境因素影響,不利測試工作展開,南北向開闊平坦,有利于測試工作的展開,因此利用南北向開闊區域采用三極直線布線法進行測試便捷直接。
(2)增大電流接地極與土壤的接觸面積十分必要。增大電流接地極與土壤的接觸面積可以極大地減小電流極的接地電阻。
(3)測試線接點牢固性很關鍵。大地網檢測測試線長,接頭也較多,因此測試線接點牢固性很關鍵。臥龍光伏電站沿江光伏組件區域大地網測試中,電流極C點與測試點G點測試線長度為800 m,中間接頭點有三處。電壓極P點與測試點G點測試線長度為500 m,中間接頭點也有三處。因此測試線接點牢固性很關鍵,否則影響檢測數據的準確性。
(4)多點反復檢測有利于測試數據準確可靠。大地網測試儀、輔助極及測試線按規程安裝完成并自檢正常后,應對同一地網不同位置的測試點和同--測試點多次反復進行測量,求其測量平均值,以利于測試數據準確可靠。臥龍光伏電站沿
江光伏組件區域大地網測試中,先后對兩個不同測試點分別進行了三次測量,多點反復檢測才能反應出接地電阻值的準確性和接地系統的可靠性。
