對于輸電線路的防雷接地系統設計,建議使用最壞情況下極端土壤參數作為設計依據。


3土壤電阻率對防雷接地系統設計的影響

3.1 防雷接地系統的設計原則

防雷接地系統設計的基本原則是盡可能降低電力系統的接地電阻值。以輸電線路為例，塔基接地電阻是防雷接地系統設計的重要參數。由前述可

知,塔基接地電阻( TFR)受以下因素影響:接地體深度、土壤含水量、土壤溫度、接地體的電阻、現場土壤結構。


在設計接地系統時，如果接地點附近土壤電阻率出現超過了可接受范圍的極端情況，則可以使用一些措施來改善土壤電阻:使用垂直接地體、化學處

理土壤。其中使用垂直接地體是較為經濟和便捷的方法。通過如果使用單個垂直接地體還不能滿足所需的接地電阻，還可以將多個垂直接地體并排插入土壤并聯接入接地系統以減小接地電阻。多個垂直接地體并聯的接地電阻計算方法為:

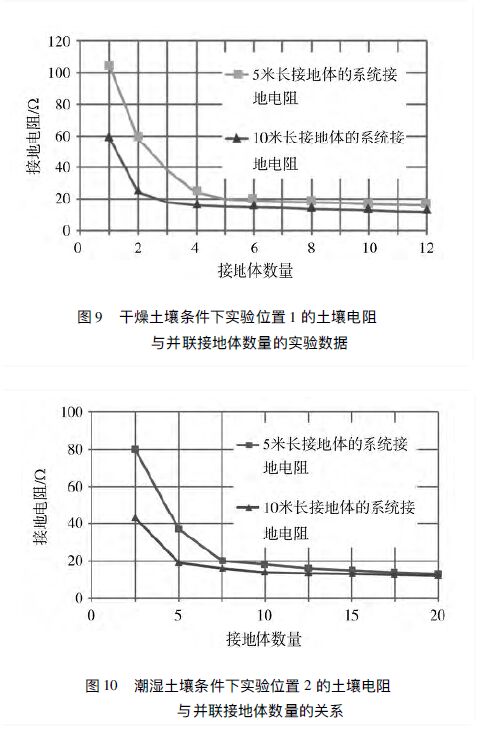

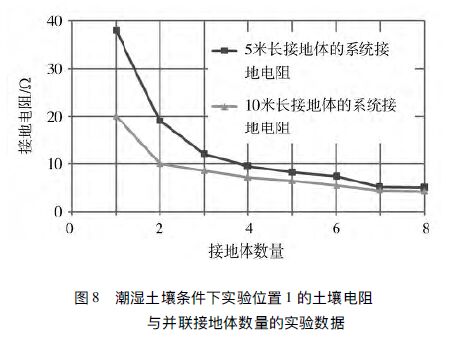

與潮濕土壤相比,干燥土壤表面電阻率的值很;高,因此干燥土壤可被視為最壞的情況,接地體的數量也應該被設計多于潮濕土壤。對不同并聯接地體數量的干燥土壤條件”下實驗位置1的土壤電阻進行

實驗,實驗數據如圖9所示。圖9表明，對于土壤電阻低于100的情況,應設計約4根或更多數量的并聯接地體。

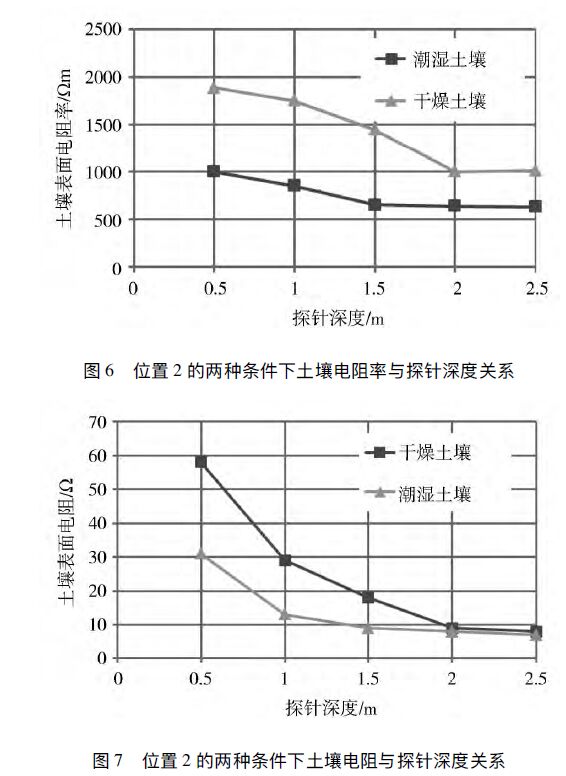

實驗位置2和實驗位置1的土壤具有類似的電阻率結構,其中上層為高電阻層而下層為低電阻率層。垂直接地體被設計用于降低接地電阻。分別對

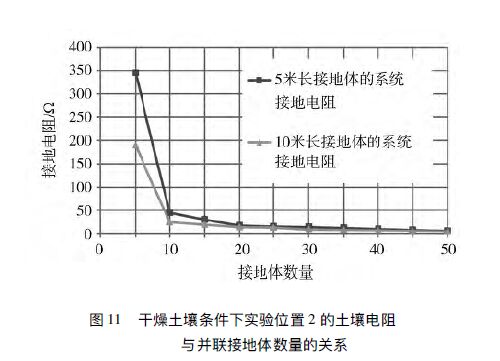

5米和10米的不同長度的接地體進行實驗以觀察接地電阻的變化。潮濕土壤條件下實驗位置2的土壤電阻與并聯接地體數量的實驗數據如圖10所示。

從圖10中的曲線圖可知,需要設計超過16根5米的長度垂直接地體以使土壤表面電阻大于102;但如果垂直接地體的長度增加到10米，則所需的數量可減少為10。
