浪涌保護器的電流如何選擇
2021-11-03 10:20:29
浪涌保護器的通流容量（標稱放電電流、最大放電電流、沖擊放電電流等）怎么選擇呢？ 詳細的選型介紹可以參考原文： http://www.tianhengkj.cn/service/414.html 浪涌保護器的電流如何選擇： 首先要確
浪涌保護器的通流容量（標稱放電電流、最大放電電流、沖擊放電電流等）怎么選擇呢？
詳細的選型介紹可以參考原文：
http://www.tianhengkj.cn/service/414.html
浪涌保護器的電流如何選擇：
首先要確定浪涌保護器安裝位置，也是就用一級防雷、二級防雷還是三級防雷，配電系統按標準要求應采用分級配置，第一級保護應能承受絕大部分雷電流，第二級配置泄放殘余的雷電流，限制設備端的殘余電壓，同時與第一級保護配合。浪涌保護器一般為并聯式安裝，不受系統的功率影響，可參考下圖的按安裝位置的多級防雷概念來配置：

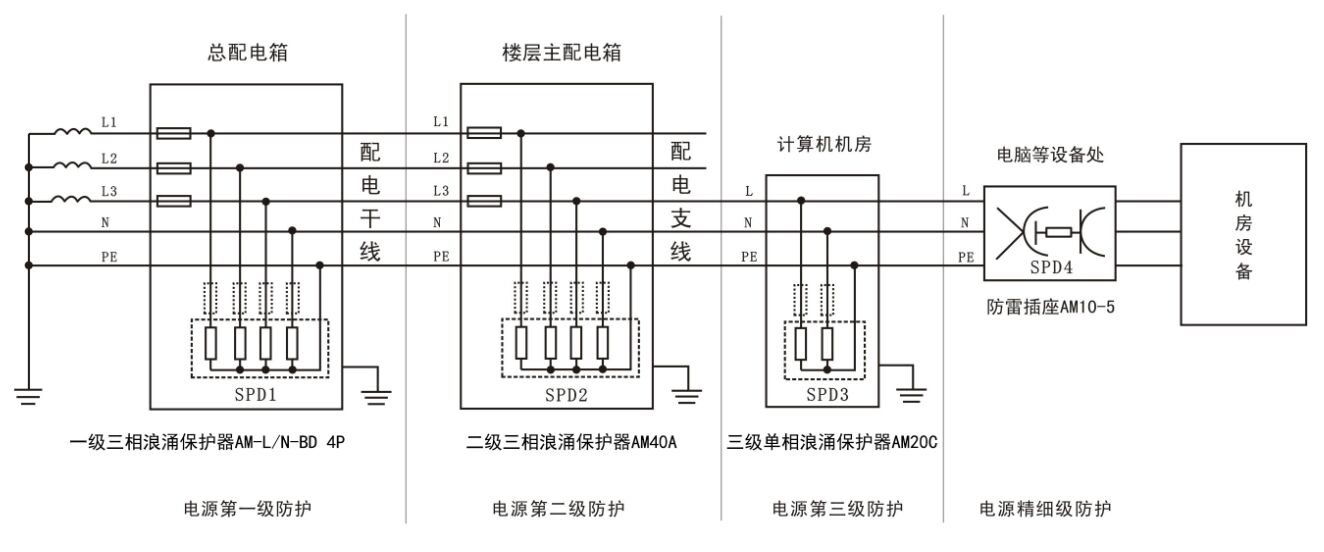

多級防雷如下圖所示：
電源第一級防護：
根據國標要求：在電源引入的總配電箱處應裝設Ⅰ級試驗的浪涌保護器。電涌保護器的電壓保護水平值應小于或等于 2.5 kV。每一保護模式的沖擊電流值Iimp，當無法確定時，沖擊電流應取等于或大于 12.5 kA。
所以第一級浪涌保護器需選用T1試驗(10/350μs測試波形)參數的產品，沖擊電流Iimp≥12.5kA即可。
推薦型號：AM-L/N-BD 4P
品牌：安迅ANSUN
主要參數：
最大持續工作電壓：320V AC
沖擊電流Iimp:12.5kA (10/350μs)
標稱放電電流In:12.5kA (8/20μs)
保護水平：≤1.2kV
保護模式：L1/L2/L3，N-PE
響應時間：≤25ns
外形尺寸：97*144*65mm
推薦接線線徑：L/N （10mm2）； PE（16mm2）
推薦后備保護熔斷器額定電流值：：100~125A
更多一級浪涌保護器點擊連接進入：http://www.tianhengkj.cn/ledludenglangyongbaohuqi/
電源第二級防護：
第二級選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）：40~100kA,標稱通流容量（In）：20~50kA均可。
推薦型號：AM40A
品牌：安迅ANSUN
主要參數：
最大持續工作電壓：385V AC
標稱放電電流：20kA（8/20μs）
最大通流容量：40kA（8/20μs）
保護水平：1.8kV(In); 1.5kV(10kA 8/20μs)
保護模式：L1/L2/L3，N-PE
響應時間：≤25ns
外形尺寸：95×72×65mm
推薦接線線徑：L/N≥2.5mm²； PE≥6mm²
推薦后備保護開關額定電流值：32~60A
更多二級浪涌保護器點擊連接進入：http://www.tianhengkj.cn/jiaoliudianyuanfangleiqi/
電源第三級防護：
第三級一般為單相電源浪涌保護器，第三級選用T2試驗(8/20μs測試波形)參數的產品，最大通流容量（Imax）20kA,標稱通流容量（In），最大持續工作電壓275VAC,保護水平Up:1.2kV。
第三級防雷單相供電系統推薦型號：AM20C275
品牌：安迅ANSUN
主要參數：
最大持續工作電壓：275V AC
標稱放電電流：10kA（8/20μs）
最大通流容量：20kA（8/20μs）
保護水平:1.2kV
保護模式：L，N-PE
響應時間：≤25ns
外形尺寸：95×36×65mm
接線線徑：L/N≥2.5mm²； PE≥6mm²
推薦后備保護開關額定電流值：16A空開
第三級防雷三相供電系統推薦型號：AM20A275
品牌：安迅ANSUN
主要參數：
最大持續工作電壓：275V AC
標稱放電電流：10kA（8/20μs）
最大通流容量：20kA（8/20μs）
保護水平:1.2kV
保護模式：L，N-PE
響應時間：≤25ns
外形尺寸：95×72×65mm
接線線徑：L/N≥2.5mm²； PE≥6mm²
推薦后備保護開關額定電流值：16A空開
以上就是浪涌保護器的電流如何選擇的介紹。大家可以參考一下，根據電氣系統的實際安裝位置來選擇浪涌保護器通流量。
宗旨就是要符合國標要求和滿足實際防雷需求。
