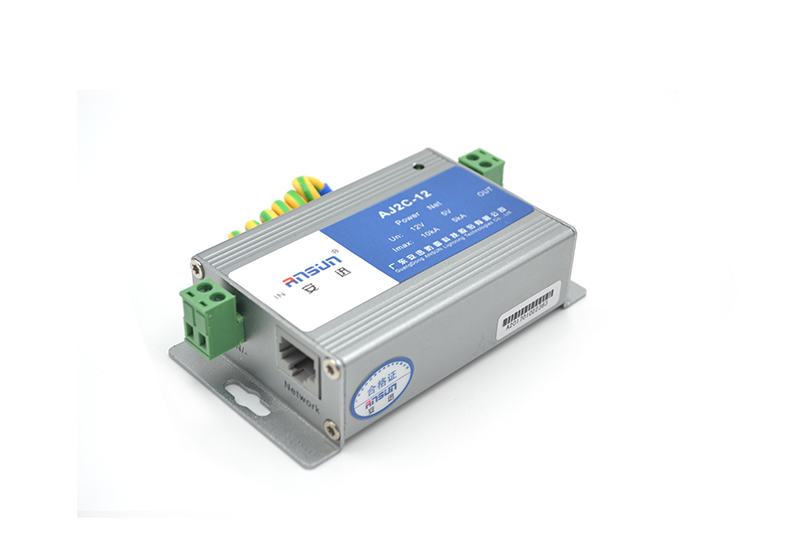

電源網絡二合一防雷器接線安裝要求
2019-09-07 13:09:59
正確的安裝方法除了保證安全性以外，最重要的便是會直接影響防雷器的工作效能，從一般防雷器接法示意圖可得知。從實際量度中證明連接線的長度，數量及其連接方法直接影響其電壓降，這是由於連接線上的電壓值主要決定於它的的電感值，而線的電感值則受到它的長度及其連接方法影響，由于種種因素的影響，在電源網絡二合一防雷器接線時的一些注意事項必須要掌握 1、
正確的安裝方法除了保證安全性以外，最重要的便是會直接影響防雷器的工作效能，從一般防雷器接法示意圖可得知。從實際量度中證明連接線的長度，數量及其連接方法直接影響其電壓降，這是由於連接線上的電壓值主要決定於它的的電感值，而線的電感值則受到它的長度及其連接方法影響，由于種種因素的影響，在電源網絡二合一防雷器接線時的一些注意事項必須要掌握
1、對電源網絡二合一防雷器接線之前要認準接口及連接方式。
2、電源網絡二合一防雷器串聯在信號通道(外線)和被保護設備之間。
3、電源網絡二合一防雷器的輸入端(IN)與信號通道相接，輸出端(OUT)與被保護設備相接，不可接反。安裝防雷器時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生。
4、接地可靠，地線力求短、粗、直，以減少分布電感對雷電泄放的影響。
5、給電源網絡二合一防雷器安裝接地線時應斷開設備，避免因電焊等強電流從地線引入而損壞設備。
6、系統采用專用接地裝置時,其接地電阻不得大于4Ω;采用綜合接地網時,其接地電阻不得大于lΩ。
7、電源網絡二合一防雷器無需特別維護。當系統工作出現故障時，可拆除防雷器工作，若能恢復正常，則說明電涌保護器也損壞，應更換電涌保護器。
電源防雷器采用35MM標準導軌安裝，對于固定式SPD，常規安裝應遵循下述步驟：
1）確定放電浪涌保護器電流路徑；
2）標記在設備終端引起的額外電壓降的導線；
3）為避免不必要的感應回路，應標記每一設備的PE導體；
4）設備與SPD之間建立等電位連接；
5）要進行多級SPD的能量協調。
為了限制安裝后的保護部分和不受保護的設備部分之間感應耦合，需進行一定測量。通過感應源與犧牲電路的分離、回路角度的選擇和閉合回路區域的限制能降低互感，當載流分量導線是閉合回路的一部分時，由于此導線接近電路而使回路和感應電壓而減少。一般來說，將被保護導線和沒被保護的導線分開比較好，而且，應該與接地線分開。同時，為了避免動力電纜和通信電纜之間的瞬態正交耦合，應該進行必要的測量。
