標準防雷接地網和簡易地網的制作方法

2019-08-18 16:03:00

防雷接地網是整套防雷系統不可缺少的部分，一般是由埋在地下一定深度的多個金屬接地極和由導體將這些接地極相互連接組成一網狀結構的接地體的總稱。它廣泛應用在電力、建筑、計算機，工礦企業、通訊等眾多行業之中，起著安全防護、屏蔽等作用。接地網有大有小，有的非常復雜龐大，也有的只由一個接地極構成，一般根據需要來設計。
這里簡單介紹幾種建筑物的防雷接地網的制作方法。
一、標準接地網的制作

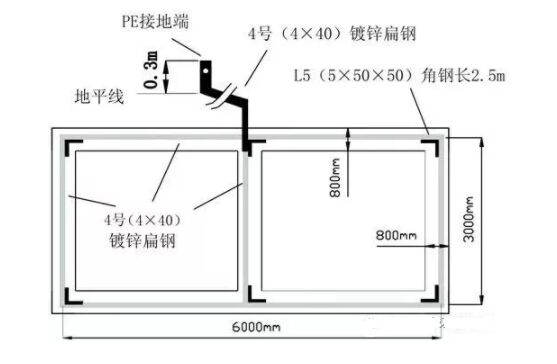

在距建筑物1.5~3.0m處，以6m*3m矩形框線為中心，開挖寬度為0.8m、深0.6~0.8m的土溝，兩長邊中間貫通，采用長2.5m的L5（5*50*50）鍍鋅角鋼，在溝底的每個交點處垂直打入一根，共計6根，作為垂直接地極；然后采用4號（4*40）鍍鋅扁鋼將六根角鋼焊接連通，作為水平接地極；再用4號鍍鋅扁鋼焊在地網框架的中間部位，引出至機房外墻角，離地高0.3m，作為PE接地端；最后從該接地端引出16平方毫米以上護套地線，沿墻邊穿墻進入室內，連至機房內等電位接地匯集排。

二、利用大樓主鋼筋做地網

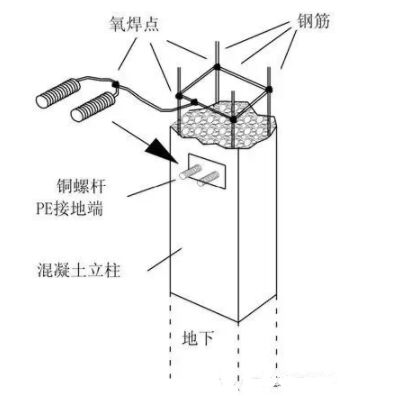

新建或翻建機房時，可利用入地混凝土立柱子內的鋼筋作接地裝置。在立柱內選取至少4根主筋（對角或對稱的鋼筋），用氧焊接通后再焊在兩根伸出柱面的M12以上銅螺紋管上，作為接地端，引線至機房，與等電位接地匯流排連通，等電位接地排可設在防靜電地板下面。

三、簡易接地體的設置

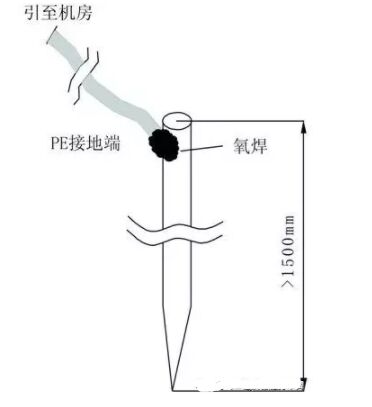

在很多情況下，制作簡易接地體同樣能達到有效防雷目的。利用一段直徑20mm的鐵棒、鋼管或L5角鋼，長1.5m以上，全部打入土壤。在地表回填土和混凝土層較送的場合，應加深入地表。

四、降低接地電阻

接地網制作完成后，應測量防雷器接地端與接地體接線端之間的電阻值。一般情況下，接地電阻的阻值應小于4Ω，高“土壤電阻率“地區可放寬至<10Ω。若不符合要求，應首先檢查各接地點是否接觸良好，然后檢查接地線是否夠粗、長度是否盡量短；并可采取延伸入地體、加降阻劑或采用石墨金屬接地棒等辦法，達到”地阻“要求后才能作為防雷接地端使用。
以上就是部分防雷地網的制作方法，希望對大家能有所幫助，安迅防雷www.tianhengkj.cn
