風力發電機組在巖石地區如何做好防雷接地分析
2019-07-20 09:13:32

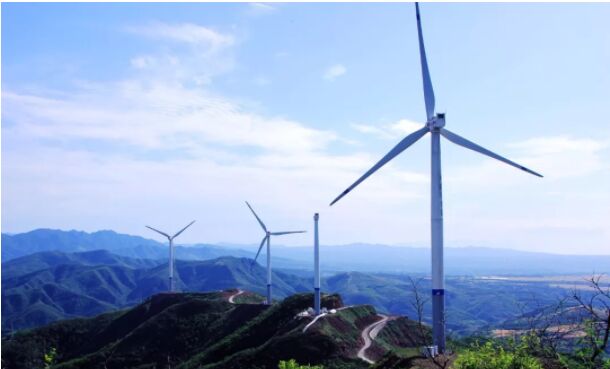

針對高山風力發電機建設在山頂上場地面積狹小、四周垂直落差大且多為巖石地質的問題，我們可以采取以下措施：充份利用風機塔筒和變臺基礎中的鋼筋混凝土為自然接地體，將人工接地體自
針對高山風力發電機建設在山頂上場地面積狹小、四周垂直落差大且多為巖石地質的問題，防雷接地我們可以采取以下措施：充份利用風機塔筒和變臺基礎中的鋼筋混凝土為自然接地體，將人工接地體自構筑物基礎起向多方位散開的方式埋設。在圖2的地基礎上加密埋設人工接 地體，水平接地體的埋深與垂直接地體的間距滿足規范要求。接地體采用同體積下表面積更 大的材質，填方宜采用土壤電阻率較小的土壤或使用降阻劑，尤其是與接地體接觸的部分（接 地體與土壤的接觸電阻是其接地阻值的很大一部分）。在地網布設與施工工藝良好的情況下，不要過于在意接地電阻的測試值，不規則地網阻值測試本身就存在較大偏差。
針對問題二的相關措施

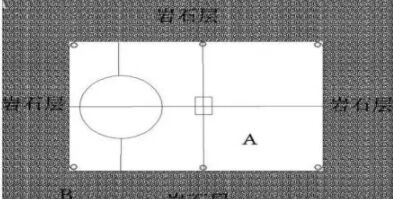

針對巖石地質散流受阻的問題，我們可以采取以下措施：通過接地干線突破圖1中的B 區域，在附近土壤電阻率更低的地方增設地網、設置泄流坑；在B區域覆蓋電阻率較小的土 層，并與土壤電阻率較小的山體表層土銜接；外引接地體沿山坡埋設時，在其埋深滿足安全 要求情況下，宜埋設在電阻率較小的表層土中，不要刻意埋深；在A區域采取均衡電位措施，保障人員生命安全。
針對問題三的相關措施
深孔粧接地體埋設可分兩種情況進行討論：一、多裂隙巖層可在鉆孔后對孔底進行擴孔成半球形，往孔中灌入可溶于水的電解質（不得使用對接地體有強腐蝕作用的電解質），使 其滲透到裂隙中，再打入接地體并采用摻拌降阻劑的土壤填孔；二、最好不要在巖層比較密實的地方鉆孔，如果周圍地質如此只在能這樣的巖層鉆孔，應與構筑物保持一定的安全距離， 在完成鉆孔后，可用少量炸藥在孔底爆破，使巖層出現大量裂隙，然后按情況一的方法進行施工。
總之，高山巖石地質風力發電機防雷接地措施應結合實際地形、地質、構筑物及設備對 接地裝置的要求，認真進行現場勘查，根據防雷接地裝置的工作原理因地制宜采取有效且可行的辦法。不必過于在意接地電阻的測試值，不規則地網的接地電阻測試本身就存在較大偏差，地網的布設形式及施工工藝才是保障接地效果的關鍵。
