規范中對于浪涌保護器的設置說明
2019-06-22 11:25:44
防雷規范及標準中對于浪涌保護器的安裝設置有詳細的介紹，通俗點講就是按配電系統一二三級來配。 主要參考的標準就是GB50057-2010 建筑物防雷設計規范和GB50343-2012《建筑物電子信息系統防雷
安迅公司防雷標準規范中對于
浪涌保護器的設置說明原創文章，來源：
安迅浪涌保護器www.tianhengkj.cn
防雷規范及標準中對于浪涌保護器的安裝設置有詳細的介紹，通俗點講就是按配電系統一二三級來配。
主要參考的標準就是GB50057-2010 建筑物防雷設計規范和GB50343-2012《建筑物電子信息系統防雷技術規范》
標準要求在配電系統第一級必須安裝T1試驗的一級浪涌保護器，沖擊電流要求≥12.5kA,保護水平Up≤2.5kV.
這一條是黑字要求，必須要滿足的，所以在浪涌保護器選型時，變壓器高壓變低壓后的第一個配電箱一定要安裝T1試驗的一級電涌保護器。
包括目前防雷檢測公司進行防雷驗收時，這一條也是必看的，如果在總配電柜安裝了T2試驗的浪涌保護器，是無法通過第三方防雷檢測機構驗收的。
一級浪涌保護器之后就是第二級保護了，第二級防雷保護可以選用T2測試波形的通流量40~80kA的浪涌保護器即可。

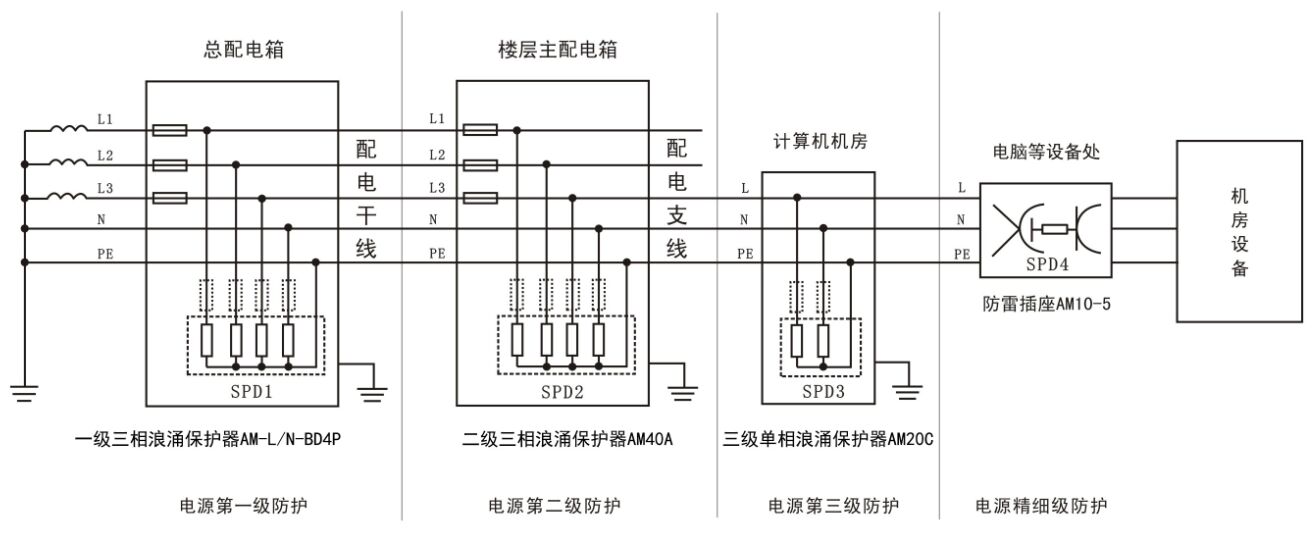

二級之后就是第三級浪涌保護設置，原理是層層泄放，可以參考下圖：
電源浪涌保護器基本就是這么配置的，如果是信號浪涌保護器設置就得根據現場實際情況來配了。
