防雷器檢測技術規范
對防雷器的檢驗包括在專業防雷器檢驗中心進行的型式檢驗和各級防雷質量檢驗機構對安裝完成的防雷器進行的驗收與運行的現場檢驗。防雷裝置檢測技術規范針對的是后者。對防雷器進行的驗收與運行檢驗主要內容包括:根據不同的電源制式或通信線路選取的防雷器型號規格是否合理;防雷器外觀質量檢查;防雷器的安裝位置是否合理;防雷器的安裝工藝、選取的導線和接地線的截面積,防雷器兩端連接線長度等是否合適，多級 防雷器的布置與能量配合問題有無考慮;防雷器正常或故障時，表示其狀態的標志或指示燈的檢查；可以進行的壓敏電壓、泄漏電流、限制電壓(規定波形下的殘壓)、絕緣電阻等參數的測試。防雷器內置或外接脫離器的測試；二端口防雷器的電壓降等.檢測使用的檢測原始記錄和檢測技術報告等制表時應包括以上內容。
防雷器的接線端子除應符合GB17464的要求外.其連接導線的能力還應符合表3.1或表3.2的要求，

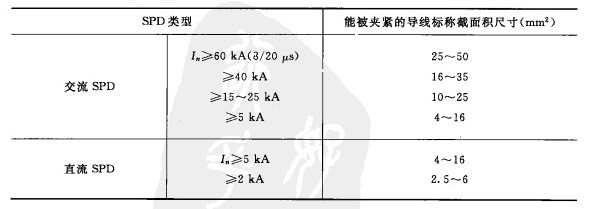

表3.1.端口防雷器接線端子允許連接銅導線的標稱截面積

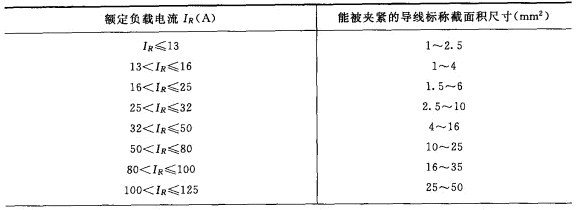

表3.2二端口防雷器接線端子允許連接銅導錢的標稱截面積
注:1.對于額定負載電流小于或等于50A的防雷器.要求接線端子的結構能緊固實心導體及硬性多股絞合導體.允許使用軟導體。
2.二端口防雷器接線端于連接導線的能力除應符合本表的要求外，還應根據其標稱放電電流的大小，同時符合表3.1的要求.
防雷器在按正常使用條件安裝和連接時，其非帶電的易觸及的金屬部件(用于固定基座、罩蓋、鉚釘、銘牌等以及與帶電部件絕緣的小螺釘除外)，應連接成一個整體后與保護接地端子可靠連接。保護接地端子螺釘的尺寸應不小于M4，保護接地應采用符合國標的標記加以識別.如:文字符號PE，圖形符號等.
二端口防雷器的L-N之間通過電阻性的額定負載電流時，在穩定條件下，同時測量的輸人端口與輸出端口之間的電壓降應不大于2%.
二端口直流防雷器的+-之間通過電阻性的額定負載電流Ir時.在穩定條件下，同時測量的輸人端口與輸出端口之間的電壓降，應不大于0.5%。
按照IEC《連接至低壓配電系統的電涌保護器第二部分性能要求和試驗方法》.電涌保護器應清晰地附有下列標志.標志應是容易識別和不可擦掉的，標志不應位于螺釘、墊圈或其他可拆卸的零件上。
①制造廠的名稱或商標、產品型號和生產型號
②最大持續運行電壓Uc(一種保護模式一個值)
③電壓保護水平UP(一種保護模式一個值)
④每一保護模式的試驗類別及放電參數
一類試驗的Iimp和In
二類試驗的Imax合In
三類實驗的Uoc
⑤接線端子標識
⑥應用系統，交流、直流或交直均可
⑦額定負載電流IR(二端口防雷器)
⑧后備過流保護裝置的最大推薦額定值
