一、接閃器
    11要求
    1.1.1接閃器的布置，應符合表1的規定。

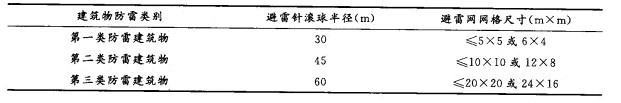

                          表1 各類防雷建筑物接閃器的布置要求

避雷帶、均壓環和架空避雷線應按GB 50057-1994中的規定布置.
   1.1.2接閃器的材料規格應符合GB 50057-1994中第4章第1節的要求.
      1.2避雷針的檢查
   1. 2. 1檢查接閃器與建筑物頂部外露的其他金屬物的電氣連接、與避雷引下線電氣連接，天面設施等電位連接。
    1.2.2檢查接閃器的位置是否正確，焊接固定的焊縫是否飽滿無遺漏，螺栓固定的應備帽等防松零件是否齊全，焊接部分補刷的防腐油漆是否完整.接閃器是否銹蝕1/3以上。避雷帶是否平正順直，固定點支持件是否間距均勻.固定可靠，避雷帶支持件間距是否符合水平直線距離為0.5-1.5 m的要求。每個支持件能否承受49 N(5 kgf)的垂直拉力.
    1.2.3首次檢測時應檢查避雷網的網格尺寸是否符合本標準表1的要求，第一類防雷建筑物的接閃器(網、線)與風帽、放散管之問的距離應符合GB 50057-1994中第3. 2. 1條中的規定.
    1.2.4首次檢測時應用經緯儀或側高儀和卷尺測量接閃器的高度、長度，建筑物的長、寬、高，然后根據建筑物防雷類別用滾球法計算其保護范圍。
    1.2.5首次檢瀏時應測量接閃器的規格尺寸，應符合GB 50057-1994中第4章的要求。
    1. 2. 6檢查接閃器上有無附著的其他電氣線路。如果接閃器上有附著的其它電氣線路則應按GB 50169-1992中第2.5.3條規定檢查，即“裝有避雷針和避雷線的構架上的照明燈電源線.必須采用直埋于土壤中的帶金屬護層的電纜或穿入金屬管的導線.電纜的金屬護層或金屬管必須接地，埋入土坡中的長度應在10 m以上，方可與配電裝置的接地相連或與電源線、低壓配電裝置相連接”。
    1.2.7首次檢測時應檢查建筑物高于所選滾球半徑對應高度以上時，防側擊保護措施，應將合GB 50057-1994中第3. 2. 4條第七款，第3. 3. 10條和第3.4. 10條的要來.

   1.2. 8當?shù)蛯踊蚨鄬咏ㄖ锢梦蓓斉畠簤?nèi)或防水層內、保沮層內的鋼筋作暗敷接閃器時，要對該建筑物周圍的環境進行檢查.防止可能發生的泥凝土碎塊墜落等事故陳患。高層建筑物不應利用建筑物女兒墻內鋼筋作為暗敷避雷帶。


二、引下線
    1.1要求
   1.1.1引下線的布置:引下線一般采用明敷、暗敷或利用建筑物內主鋼筋或其他金屬構件敷設。引下線可沿建筑物最易受雷擊的屋角外墻明敷，建筑藝術要求較高者可暗敷。建筑物的消防梯、鋼柱等金屬構件宜作為引下線的一部分.其各部件之間均應連成電氣通路。例如，采用銅鋅合金焊、熔焊、卷邊壓接、縫接、螺釘或螺栓連接。
    注:各金屬構件可被覆有絕緣材料。
 1.1.2 引下線的材料規格應符合GB 50057-1994中第4. 2.1條和第4. 2. 2條的規定
1. 1. 3對各類防雷建筑物引下線的其體要求。
1.1.3.1各類防雷建筑物引下線間距見表2.
                  表2 各類防雷建筑物引下線間距的具體要求

    1. 1.3.2第一類防雷建筑物的獨立避雷針的桿塔、架空避雷線的端部和架空避雷網的各支柱處應至少設一根引下線。對用金屬制成或有焊接、綁扎連接鋼筋網的桿塔、支柱，宜利用其作為引下戲。
    1.1.3.3第一類防雷建筑物的金屬屋面周邊每隔18-24 m應采用引下線接地一次。現場澆制的或由預制構架組成的鋼筋混凝土屋面，其鋼筋宜綁扎或焊接成閉合回路，并應每隔18-24 m來用引下線接地一次。
    1.1.3.4第二類防雷建筑物的引下線不應少于兩根，并應沿建筑物四周均勻或?qū)ΨQ布置。當僅利用建筑物四周的鋼柱或柱內鋼筋作為引下線時，可按跨度設引下線，但引下線平均間距不應大于18 m,
    1.1.3.5第三類防雷建筑物的引下線不應少于兩根.但周長不超過25 m，且高度不超過40 m的建筑物可只設一根引下線。當僅利用建筑物四周的鋼柱或柱內鋼筋作為引下線時，可按跨度設引下踐，但引下戲的平均間距不應大于25 m。
    1. 1.3.6煙囪的引下線應符合GB 50057-1994中第3.4.6條的要求。
    1. 2引下線的檢查
    1.2.1首次檢測應檢查引下線屏蔽工程記錄。
    1.2.2檢查明敷引下線是否平直，無急彎。卡釘是否分段固定，且能承受49 N(5 kgf)的垂直拉力。引下線支持件間距是否符合水平直線部分0.5-1.5 m.垂直直線部分1. 5-3 m.彎曲部分0.3-0.5 m的要求。檢查引下線、接閃器和接地裝置的焊接處是否銹蝕，油漆是否有遺漏及近地面的保護設施。利用建筑物內鋼筋作為暗敷引下線的檢查方法正在研究中。
    1.2.3首次檢測時應用卷尺測量每相鄰兩根引下線之問的距離，記錄引下線布置的總根數，每根引下線為一個檢測點，按順序編號檢測。
    1.2.4首次檢測時應用游標卡尺測量每根引下線的規格尺寸。
    1.2.5檢查明敷引下線上有無附著的其他電氣線路。如果有則應按
    1.2.6檢查。測量明敷引下線與附近其他電氣線路的距離，一般不應小于1 m.
    1. 2. 6檢查斷接卡的設置是否符合GB 50057-1994中第4. 2.4條的要求。
    1.2.7采用儀器檢查引下線接地端與接地體的電氣連接性能。
