電氣裝置和高層建筑一、二類的防雷設備安裝圖
2011-06-09 09:26:06
圖一：介紹了電氣裝置防雷在TN-C系統中的接地形式、在TN-S系統中的形式、在TN-C-S系統中的防雷接地、在TT系統中的接地形式。 圖二：高層建筑一、二類 防雷設備 安裝圖：1、高層建筑應用建筑物主鋼筋做防雷引下線；2、從第一層起，每三層用水平鋼筋與引下線焊接成均壓環，所有引下線、金屬門窗、設備金屬外殼等金屬物體全部與均壓環連接；

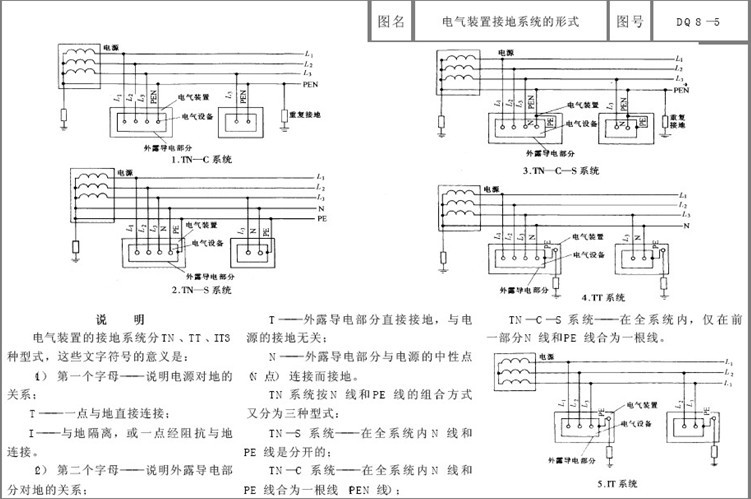

圖一：介紹了電氣裝置防雷在TN-C系統中的接地形式、在TN-S系統中的形式、在TN-C-S系統中的防雷接地、在TT系統中的接地形式。

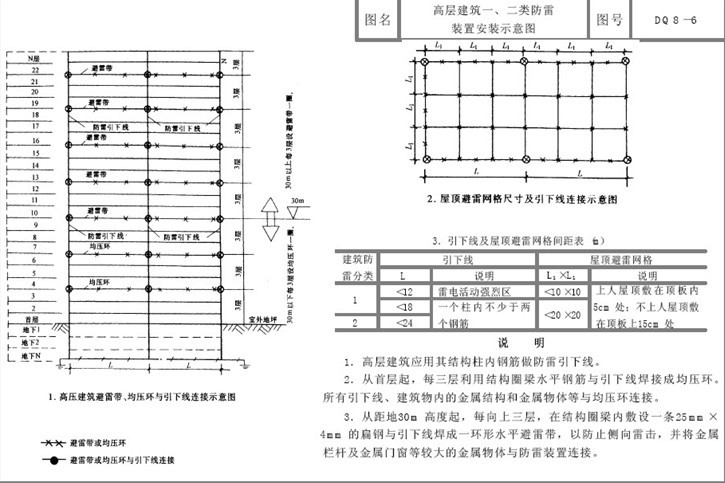

圖二：高層建筑一、二類防雷設備安裝圖：1、高層建筑應用建筑物主鋼筋做防雷引下線；2、從第一層起，每三層用水平鋼筋與引下線焊接成均壓環，所有引下線、金屬門窗、設備金屬外殼等金屬物體全部與均壓環連接；
