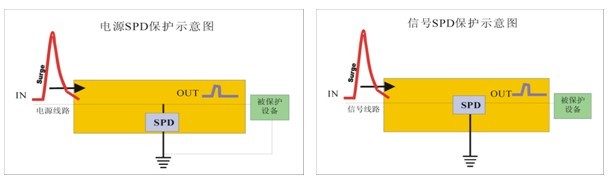

一、防御感應雷的效果圖
二、明確被保護對象
1、室外設備（攝像機、解碼器、變壓器、光端機）
2、室內設備（矩陣、硬盤刻錄機、視頻分配器、監視器、電腦）
三、建筑物防雷分區
國標GB50057將建筑物防雷分區為：LPZ0a、LPZ0b、LPZ1、LPZ2……LPZn
防雷分區視圖為：
防雷分區級別越高的區域，感應雷會越弱，如LPZ0區感應雷會比較強，LPZ2區會比較弱。
四、明確被保護對象有哪些輸入、輸出線路
1、視頻線路
2、電源線路
3、控制線路
4、光纖線路
五、明確被保護對象的設備耐壓
1、設備電源輸入端口耐壓：
a、220V設備耐壓： 1500V
b、DC供電設備耐壓：設備工作電壓的10倍為設備近似耐壓。
2、設備視頻口耐壓：視頻信號工作電平的10倍為近似耐壓值。
3、設備控制信號口耐壓：控制信號電平的10倍為近似耐壓值。
六、防雷產品分類
1、電源與信號
防雷產品分類（按產品結構分類）：電壓開關型、限壓型、混合型
2、信號防雷產品分類（按應用系統分）：
計算機網路SPD（SPD是防雷產品的英文縮寫）
同軸視頻SPD
天饋線路SPD
控制線SPD
通訊專用線路SPD（如電話、ADSL等）
七、現場勘察
1、機房所在的建筑物位置:
建筑物位于有水或比較潮濕的區域、比較空曠的區域、山區風口區域、土壤地阻率比較低的區域時，感應雷防護需要加強。
2、機房所在的建筑物供電方式（TN-C/TN-S）：
如果是TN-C，則只需要針對相線對地設計防雷產品，如果是TN-S，則需要針對相線對地、零線對地設計防雷產品。
3、機房在建筑物內所在位置：
機房一般適合設在大樓的較低摟層，當機房設在摟的較高層時，感應雷防護須加強。
4、機房所在建筑物的直擊雷防護情況：
當建筑物有直擊雷防護設施時，感應雷防護須加強。
5、機房所在建筑物接地情況：
如果建筑物的直擊雷接地與交流地、建筑物基礎地是獨立的時，機房保護地、屏蔽地、防雷地、靜電地、直流工作地不能與直擊雷地相連。如果建筑物的直擊雷地與交流地、建筑物基礎接地相連時，則機房保護地、屏蔽地、防雷地、靜電地、直流工作地可以與直擊雷地相連。
6、機房接地情況:
機房交流地、保護地、靜電地、防雷地、屏蔽地、直流工作地須采用聯合接地。
7、機房布線情況，尤其是機房進出室外的布線情況
機房弱電線路不能與交流線路緊靠平行敷設（GB50198要求弱電線路與220V線路間距要大于0.5米），防雷地線不能與其它線路緊靠平行敷設。
8、室外被保護設備所在位置
a、被保護設備位于直擊雷防護設施上時，感應雷防護須加強。
b 被保護的設備位于高壓架空線與直擊雷防護設施較近的位置時，感應雷防護須加強。
c 被保護的設備位于容易產生直擊雷的區域（同直擊雷與感應雷產生原理介紹）時，感應雷防護須加強。
9、 室外被保護設備的接地情況
室外被保護設備的防感應雷地與防直擊雷地（非建筑物直擊雷地）最好分開，以防止地電位反擊損壞設備。
10、室外被保護設備的布線情況
室外被保護設備的線路采用穿金屬管埋地敷設可以減弱感應雷的侵入。
11、室外被保護設備的防直擊雷情況
室外被保護設備的防直擊雷設施不要作的太高，按照45度角（特殊環境須選擇更小保護角）保護到設備即可。
12、室外被保護設備須安裝的防雷器安裝位置情況
室外被保護設備前安裝的防雷產品離設備越近越好，如果條件限制，建議防雷產品與設備之間的連接線路采用屏蔽布線。
